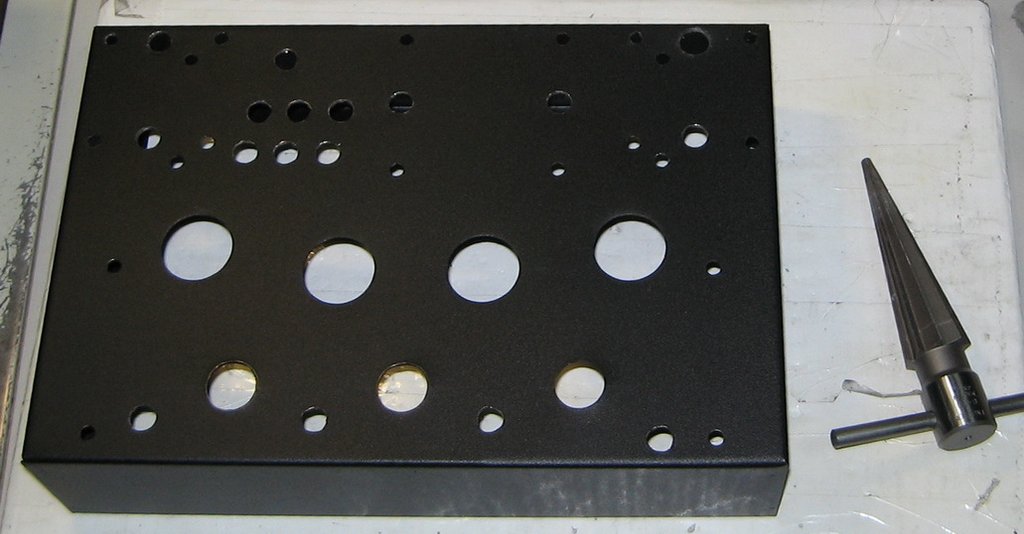

上週完成鑽洞開孔

10_Chassis punched final_2020-11-06.jpg



機殼空間有限，電源變壓器供電不高，決定採用 自立偏壓，晶體整流

9_2A3_TS data.jpg9_2A3-PP-AB1.jpg

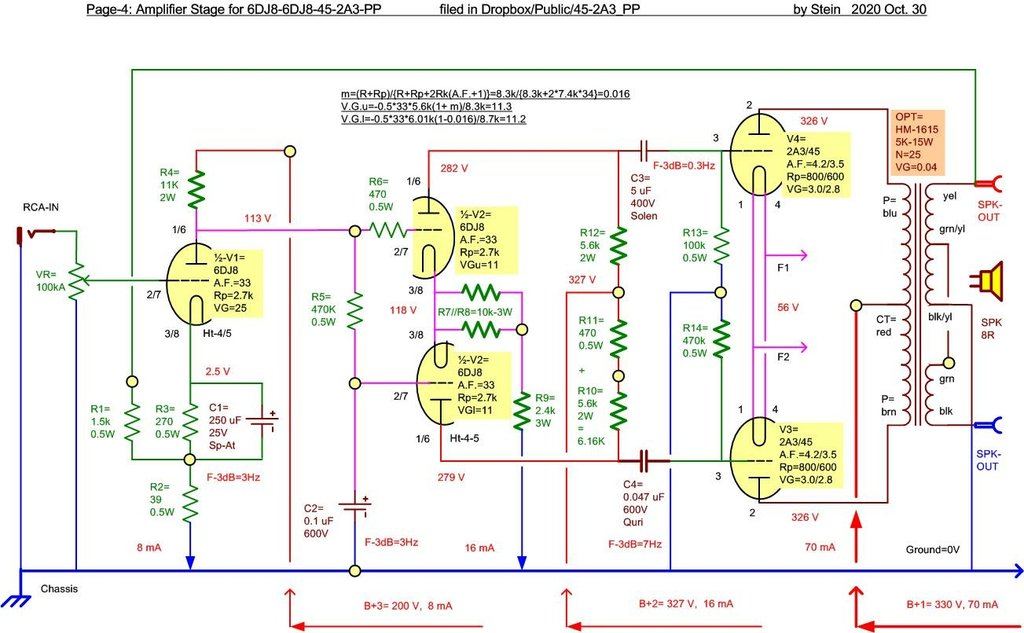

先做試驗性的線路，放大分相統一 6DJ8

10_Circuit 45-2A3-PP-Stein-tentative.jpg

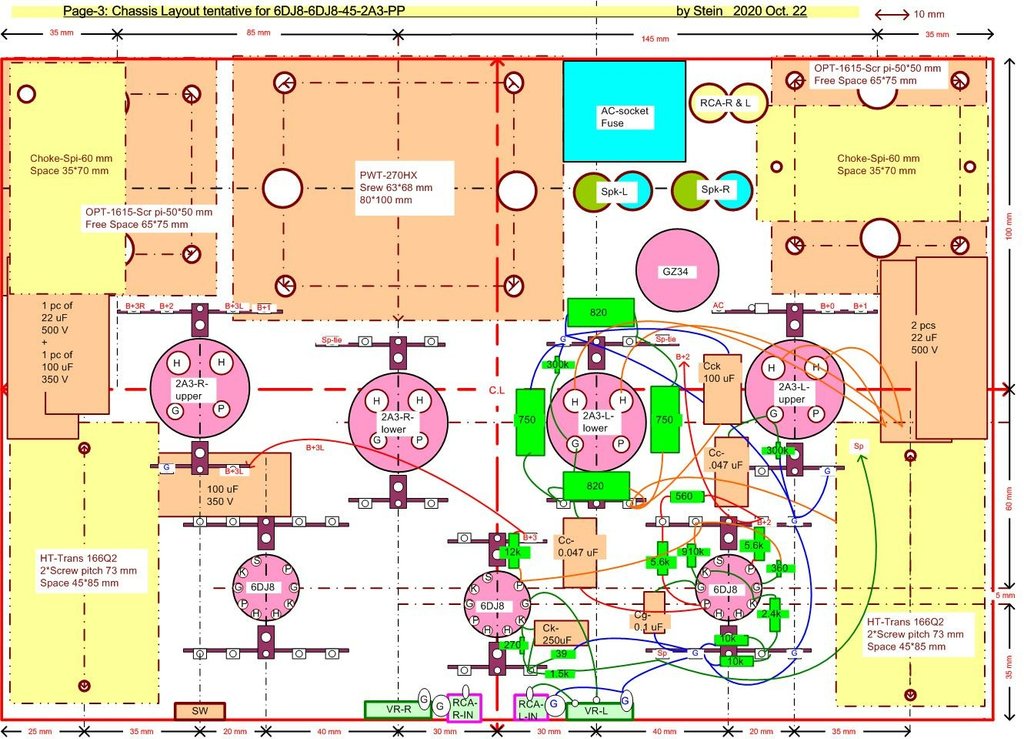

試畫出 配置，確認空間可以容納

11_Chassis Layout tentative.jpg



決定 開孔中心的位置

12_Chassis Layout final.jpg

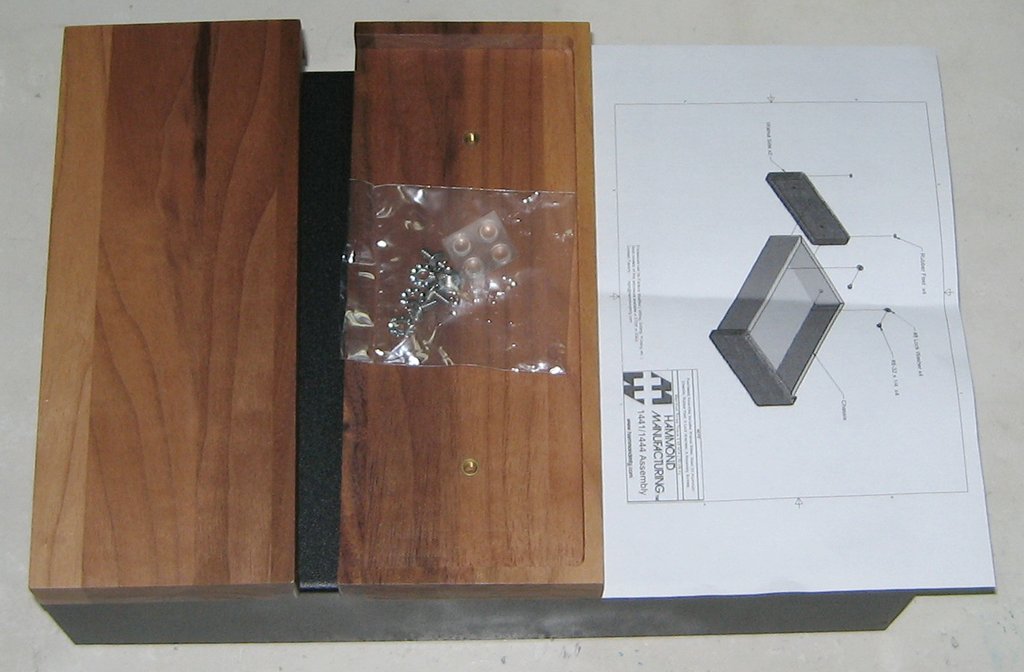

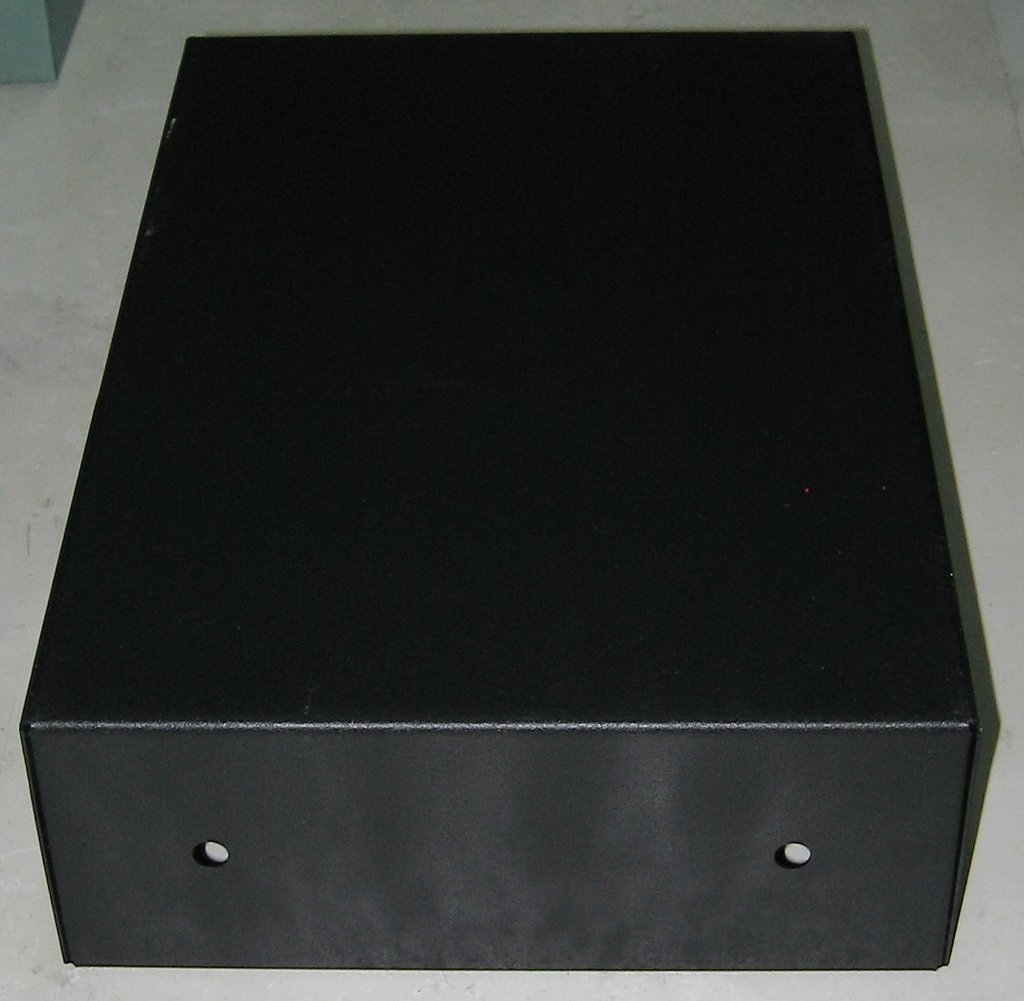

拆開包裝，拍照留念

13_Chassis side panel_2020-10-26.jpg14_Chassus box_2020-10-26.jpg



機殼貼上白紙，畫出中心線

15_Paper layout_2020-10-28.jpg

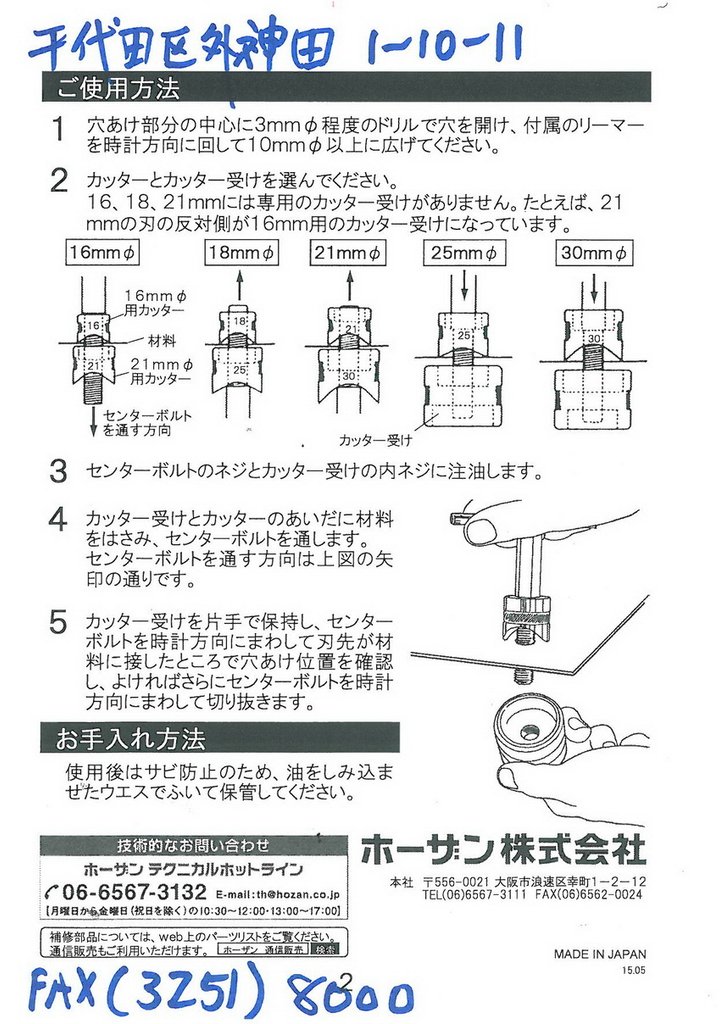

訓練黑手腕力，多謝前年 東京買進的新chassis punch 打洞開孔 迎刃而解16_Punch.jpg

倒是後續的 仕上 （洗牙給＝日語 修整功夫）很費時

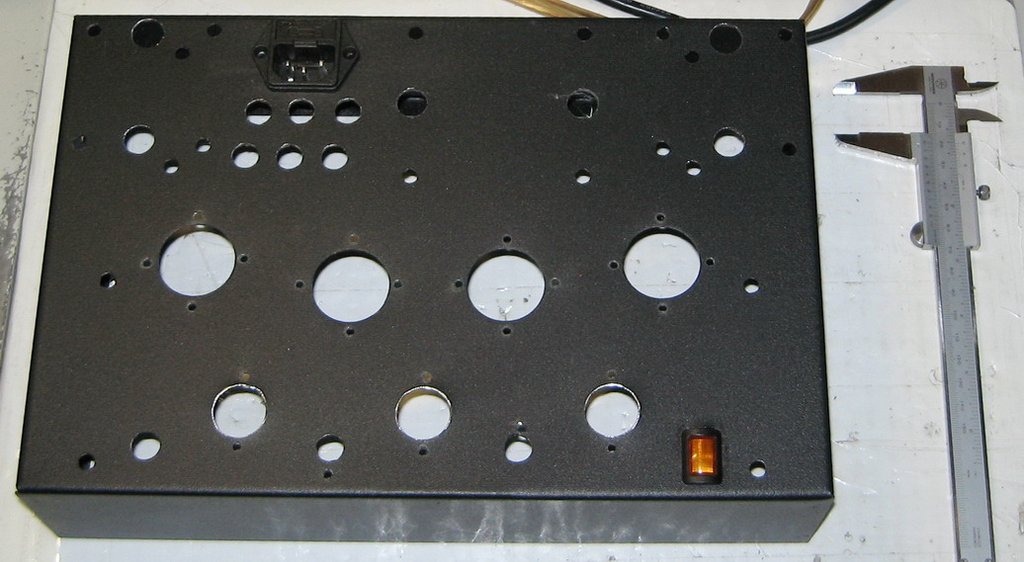

17_Chassis punched_2020-11-03.jpg18_Chassis punched final_2020-11-06.jpg



盤點了庫存舊的另件，走 光華商場  補齊另件，新的Cosmos 100KA-VR、 RCA端子、收縮線套 等

下週生火待發
