機滿為患，想造新機，只好拆舊機 裝新機。
有了兩台 6V6 cascode
就以這台開刀
盡量留用原件，以 6BM8 直接交連 6V6
Amp 部分線路規劃：

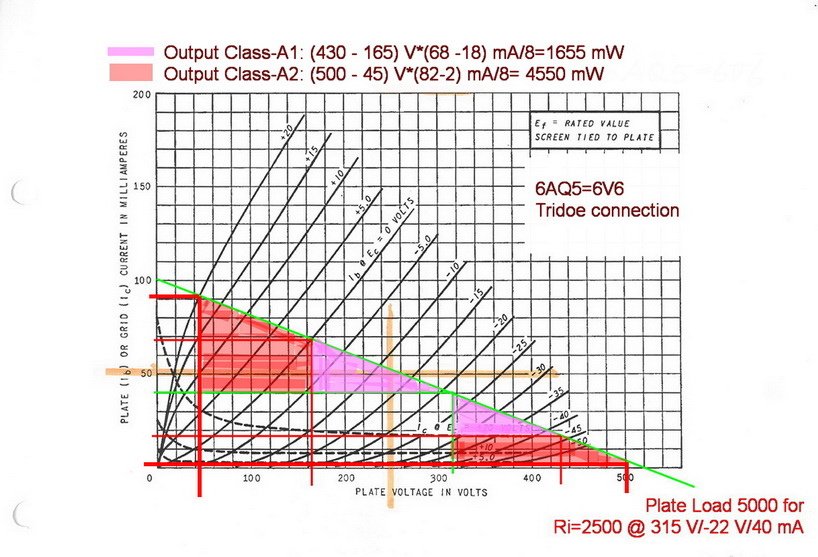

工作點 及 輸出功率 預計 Class-A1 and A2:
大幅度 柵極電壓擺動 +/- 40 V以上，才能驅動6V6 做 class-A2, 因此 6BM8 做 cathode follower.
陰極負載，墊上 Zenner Diode 可以減輕 6V6 的陰極電阻。

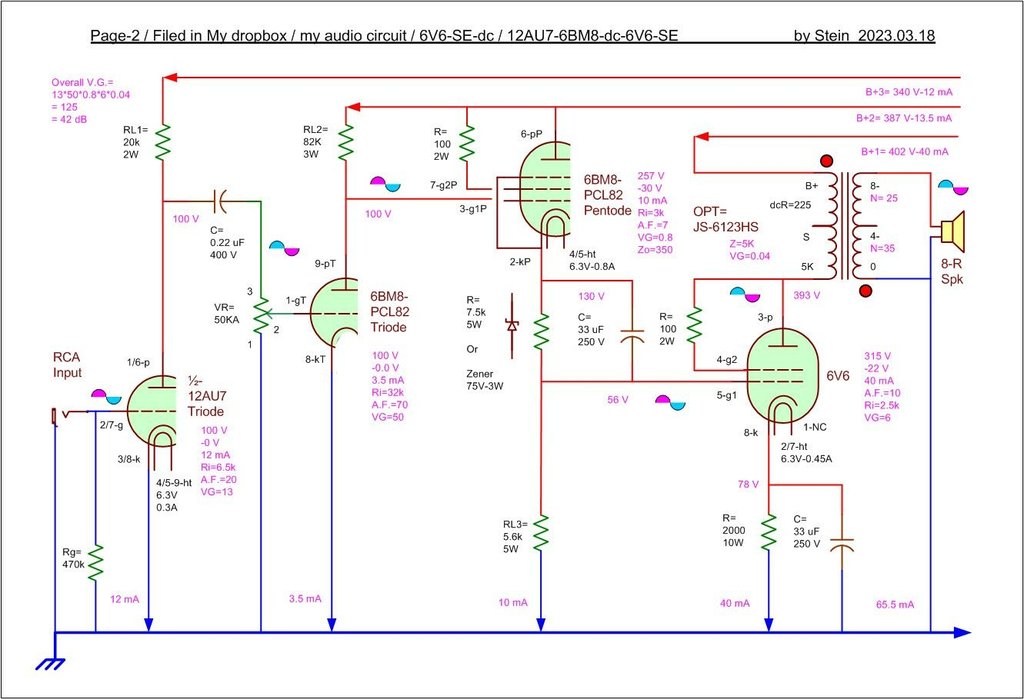

單靠 6BM8-6V6 整體 Voltage Gain =10 嫌不夠， 追加一級 12AU7 輸入放大，整體 Voltage Gain 超過 100, 又嫌過高。

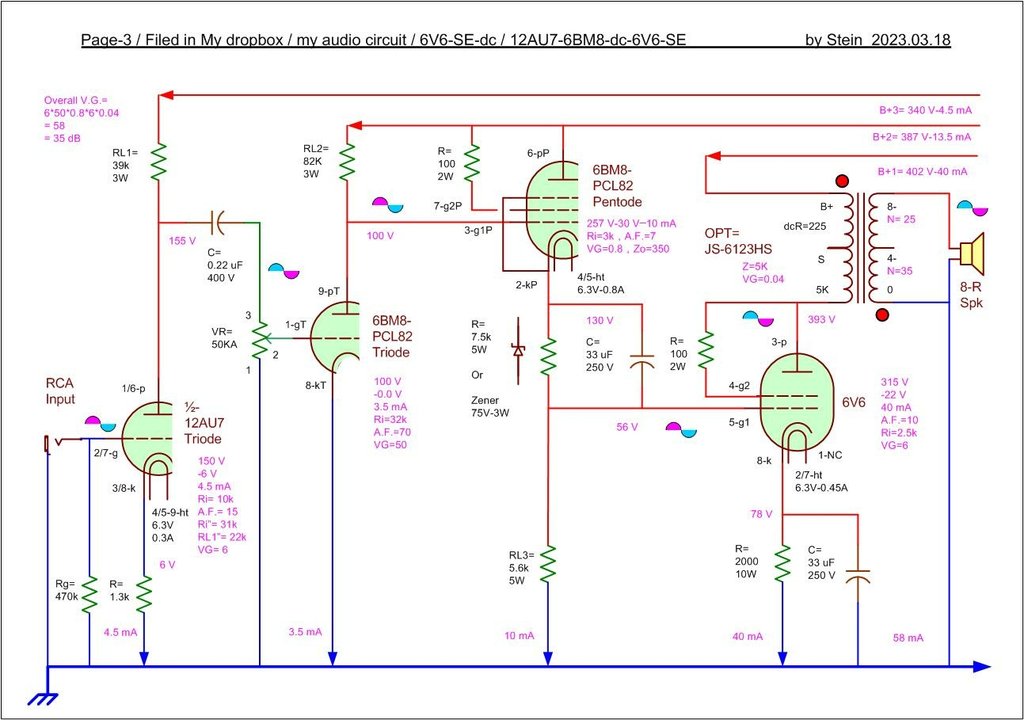

一個辦法是 12AU7 插入 陰極偏壓電阻，造成局部 負迴授，輸出電阻增加、線性變好、Voltage Gain 降低，整體 減半.

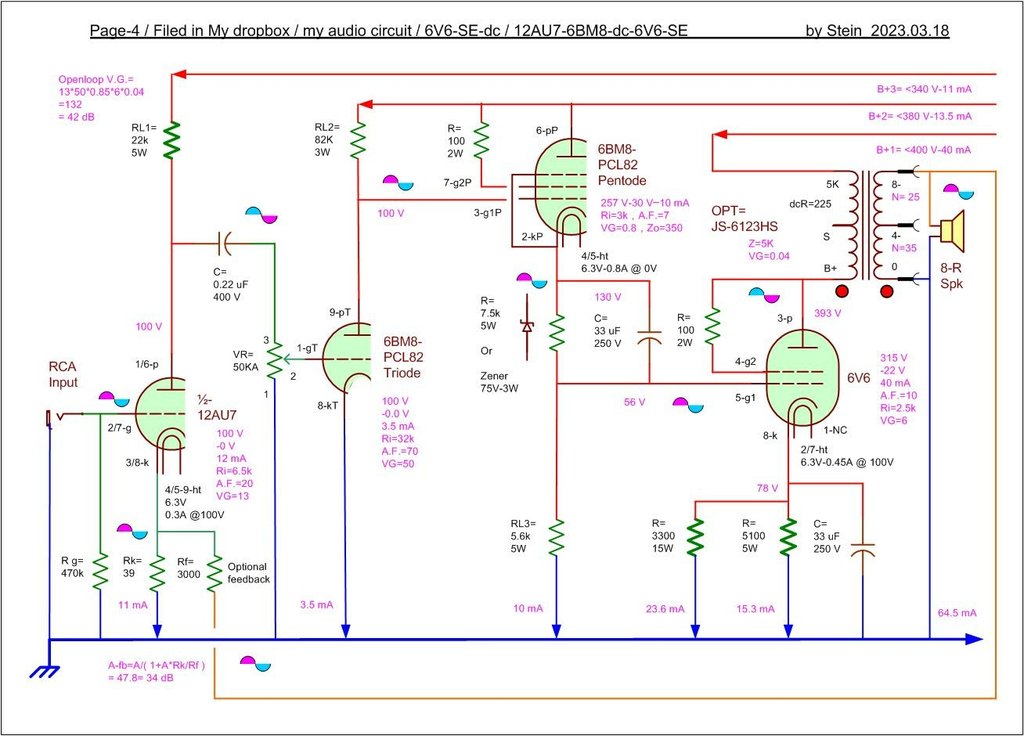

正規傳統辦法是 拉一個大迴授，得到適當的 Voltage Gain:

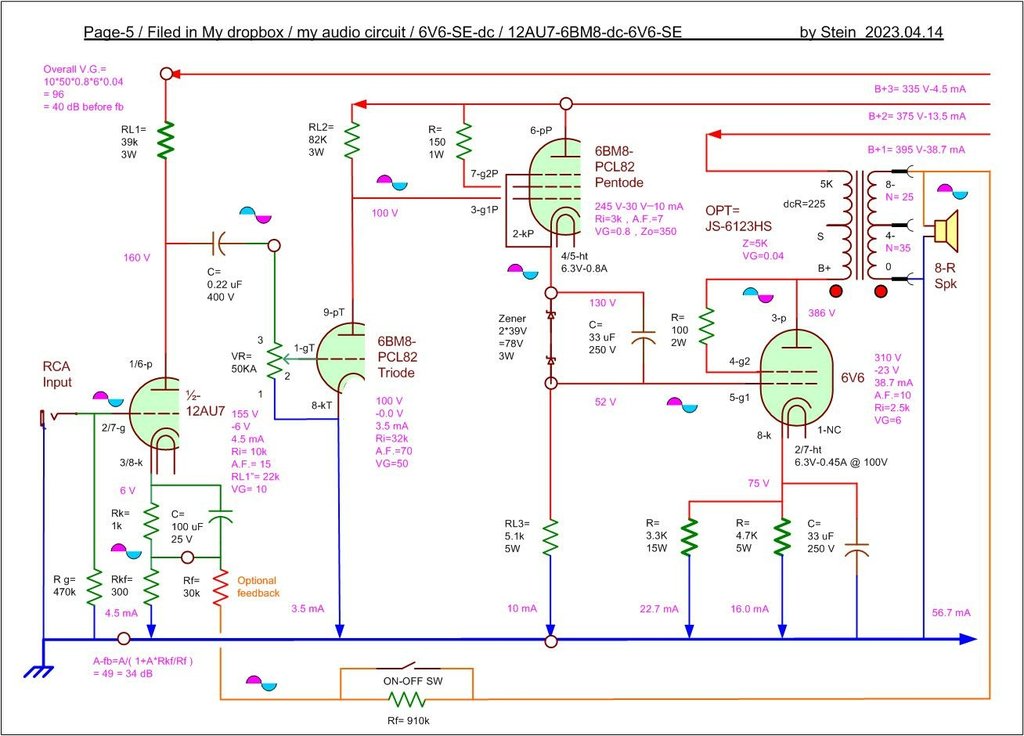

更細膩的話，loo pfeed back加上 選擇開關:

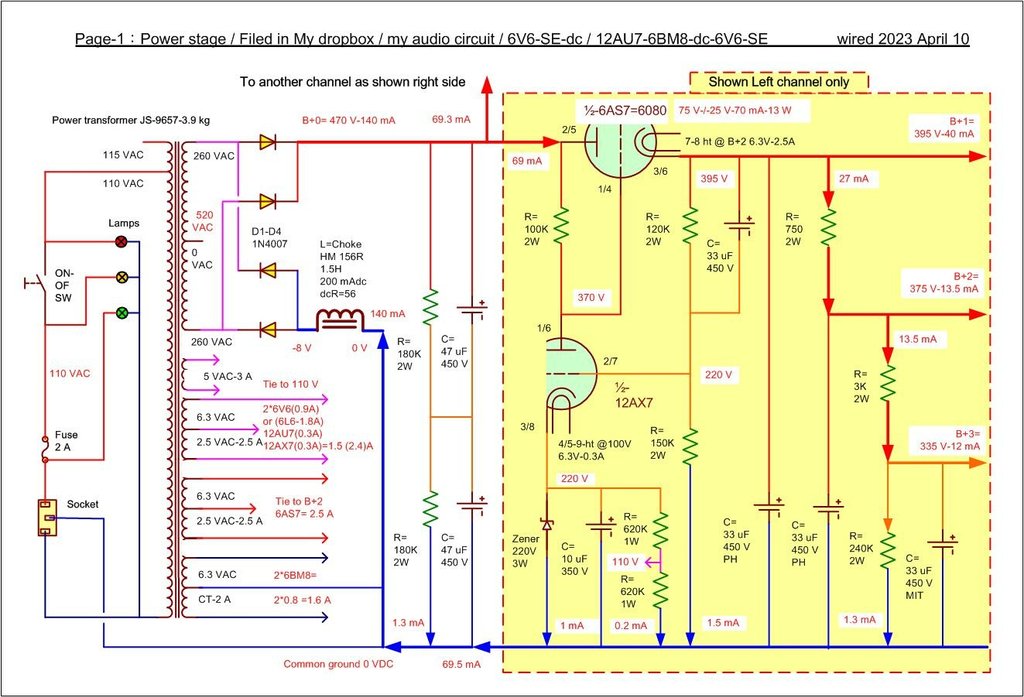

電源供應，維持原來高壓的線路：
晶體橋式整流，choke input 濾波
12AX7-6080 串流高壓誤差控制，燈絲墊高電壓
為求誤差放大效果，採用放大倍數最高的 12ax7，並將陰極電位提到最高的 220V.
