近日 拆機重煉的 EL509直交機，已經完成初胚 （見 Fig-6），要採用 cascade 架構

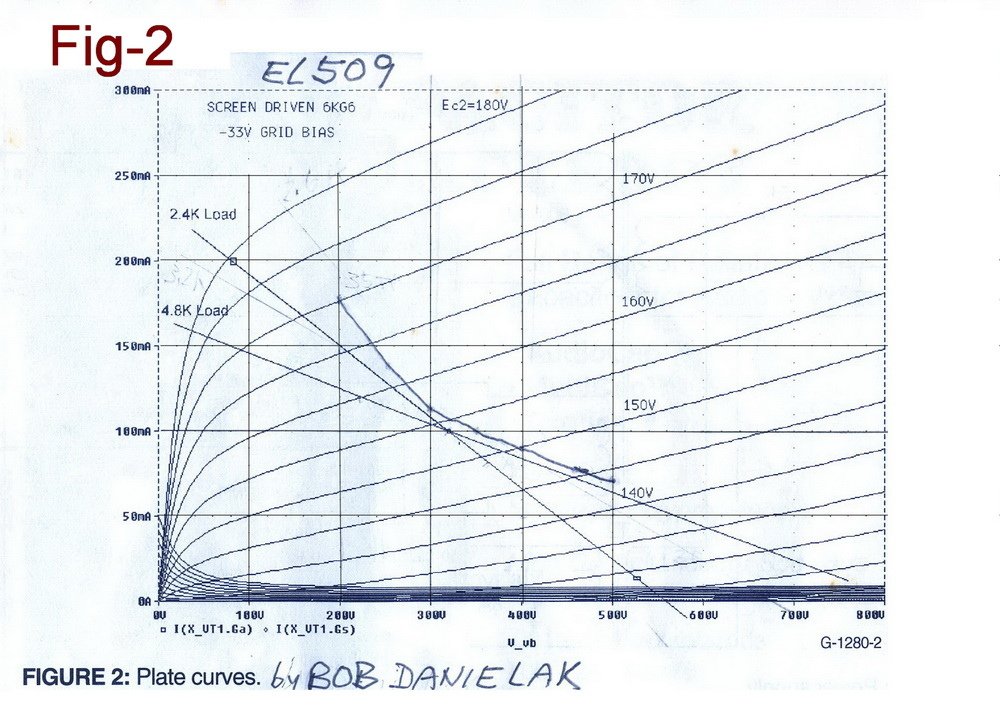

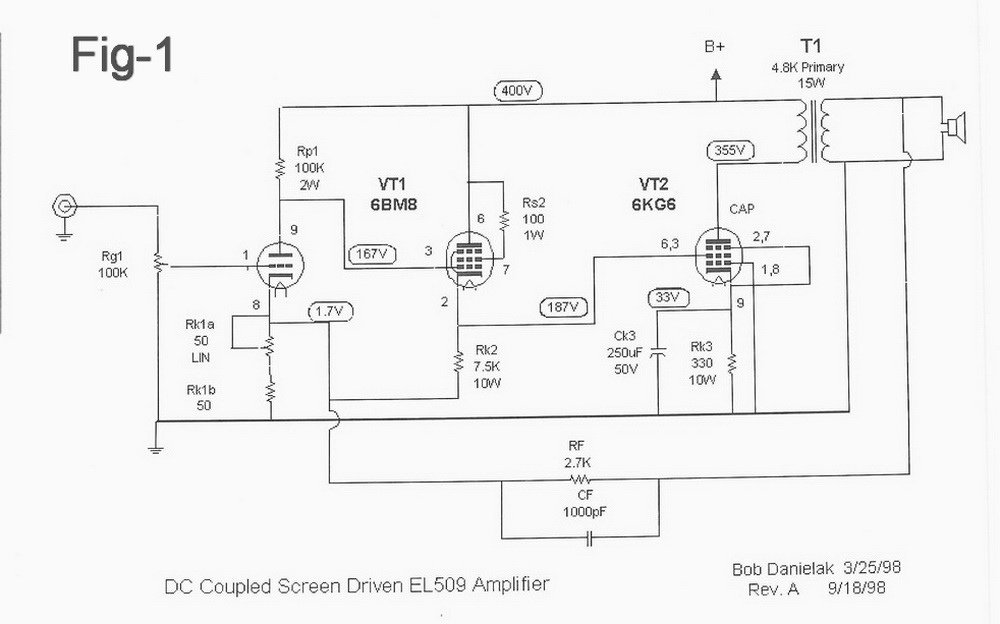

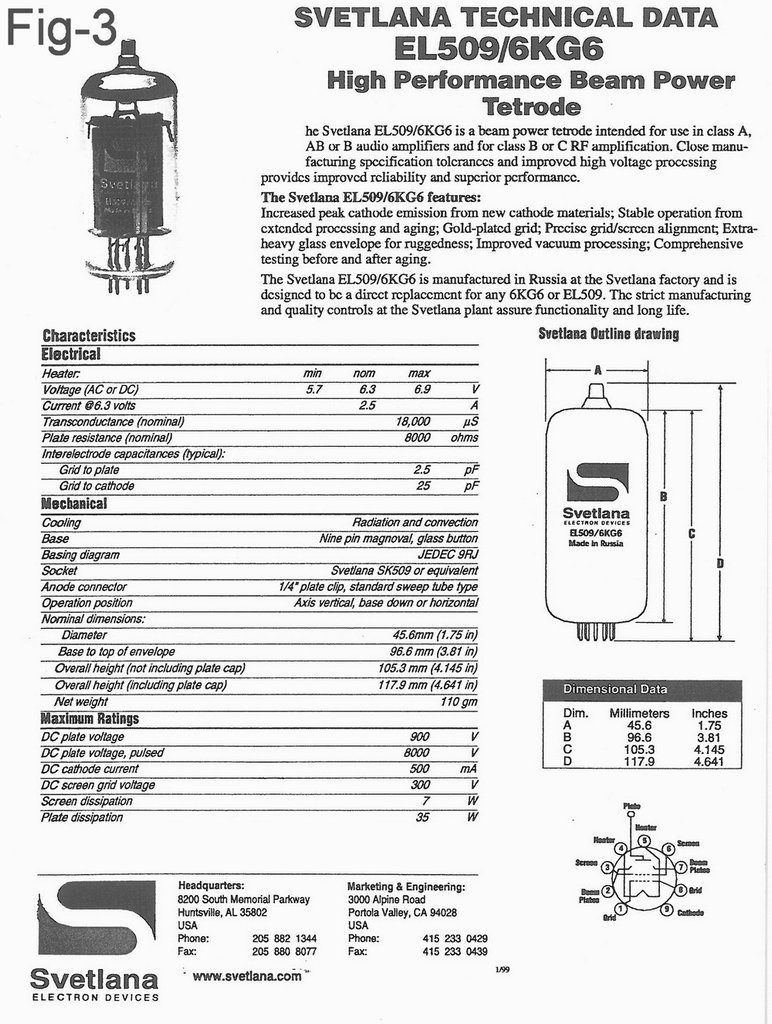

SVETLANA 早期網站 有貼文 EL509直交機 （見照片 Fig-1, -2, -3）。

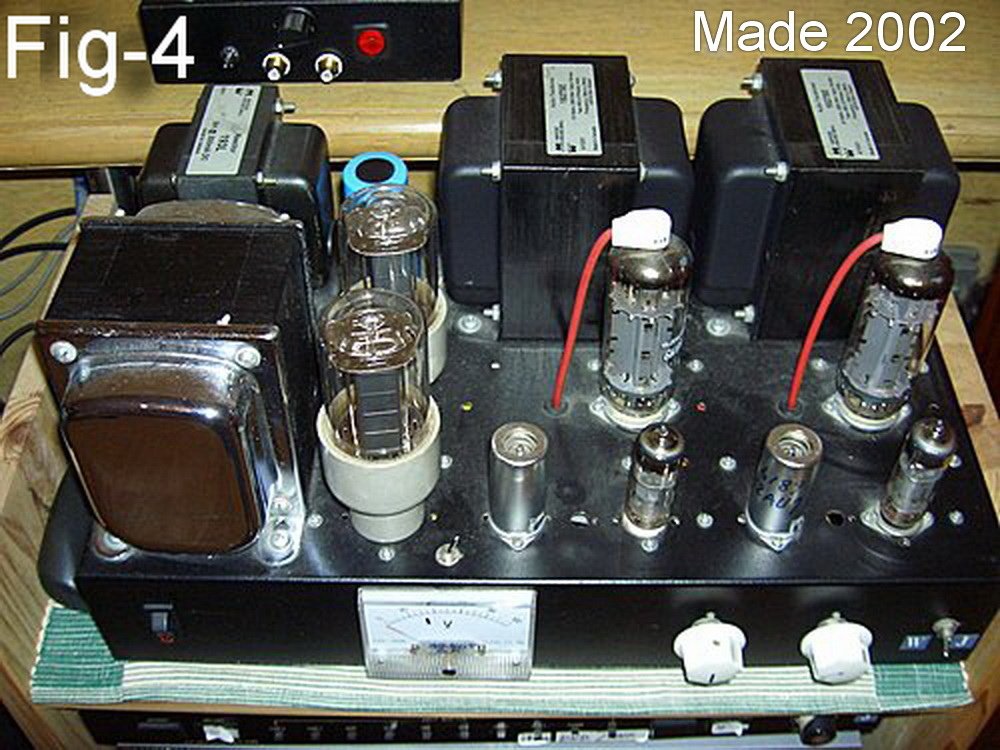

我依法炮製，覺得 輸入靈敏度 配合不了 CD ，需要再加上 12AU7一級放大，電容交連。（見 大頭機 照片 Fig-4）。

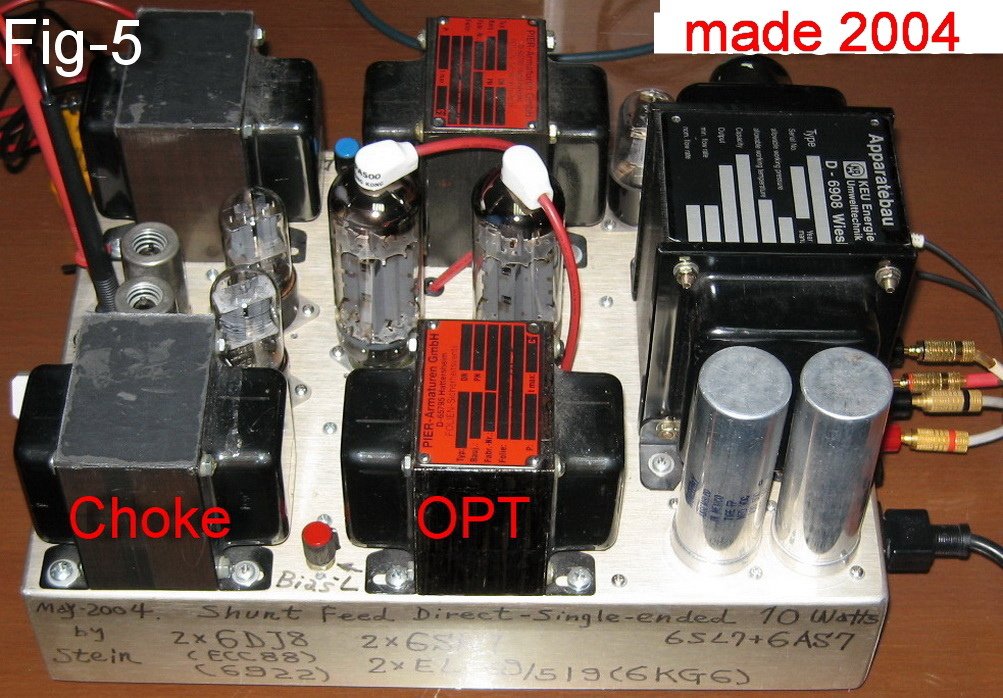

之後又做另一台 改用 6DJ8-6SN7 cascode 就可以直接交連 驅動 EL509（見照片 Fig-5）。
這台改用固定偏壓，輸出shunt-feed 透過 Choke 聲音細膩，但偏壓不穩定，而且 機台重量 不輸 大頭機， 接近20 kgs ， 因此趁老骨頭還搬得動，趕緊瘦身 去掉 choke， 同時改回 自立偏壓 .

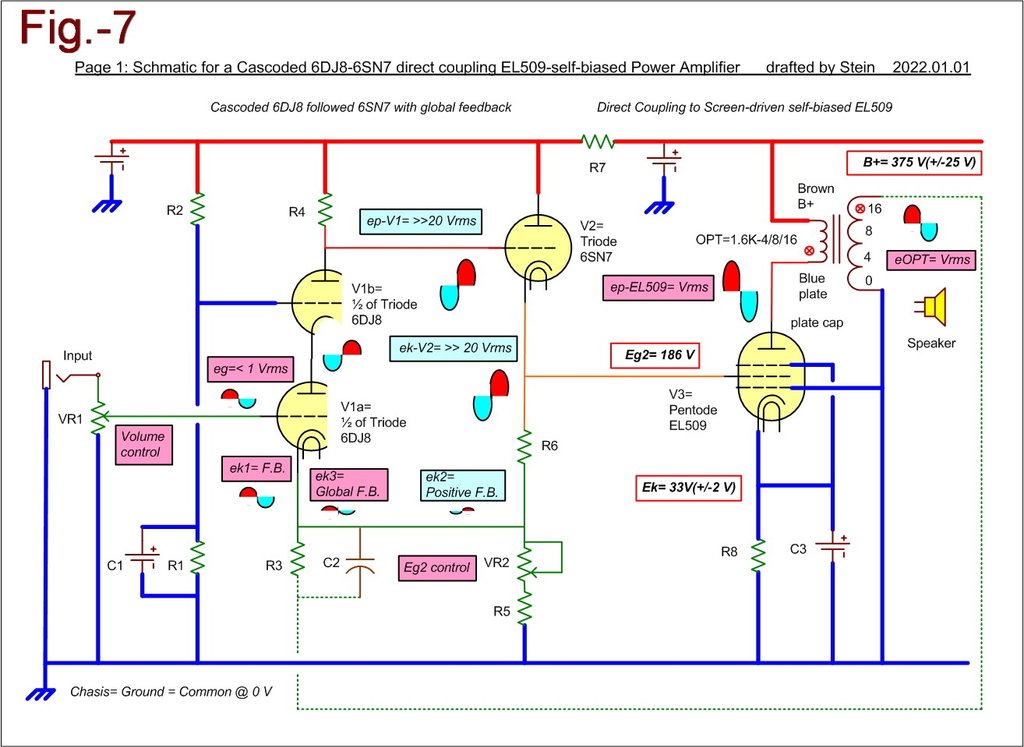

擬定的線路架構 如 照片 Fig-7
線路 目標值：靜態的工作電壓 用粗體黑色大字、加紅色線框
動態的交流訊號 用小寫字、加黑色線框，紅、藍底色分出正反相
連接線的粗紅線、粗藍線 表示 交流接地。意即 希望沒有參雜交流信號的直流電壓。
弦波信號的正相、反相 分別 用紅底色、藍底色 區分。
峰值 高低 僅只 示意而已，並非相對值。
Cascode 運作稍做解說：
V1a = 6DJ8下管 是 陰極接地、柵極 輸入。
傳統上 陰極電阻要加上 旁路電容，否則 電流會產生陰極負迴授 （ 圖上 ek1），增加管內阻，降低放大倍數。
輸出是反相，放大倍數低。
V1b = 6DJ8上管 是 柵極透過 C1接地，而以V1a下管的輸出 當做 V1b上管的陰極 輸入。
輸出是同相，放大倍數高。
V2 = 6SN7 雙屏併連，做隨偶 陰極同相輸出。
拿陰極電阻的分壓訊號 正相回輸 到 V1a下管 剛好補償沒有旁路電容的放大倍數。
V1-V2 cascode 不妨當做一支複合管，輸入正相，低輸出阻抗隨偶的反相輸出 可以輕鬆驅動 功率管 V3。
好處是 雙重訊號電壓放大，倍數最大。
上管柵極接地屏蔽，沒有 米樂電容效應，高頻可保。
如果讓 V2 的交流訊號電流 大過 V1 很多，流經 ( VR2+R5 ) 的，V2是主流， V1 是支流。 V2陰極交流訊號電流 主導了 R6 + ( VR2+R5 ) 的分壓。
因為 R6 >> ( VR2+R5 ) ， 放大倍數 可以 簡化為分壓的倍數，即是 R6 / ( VR2+R5 )。

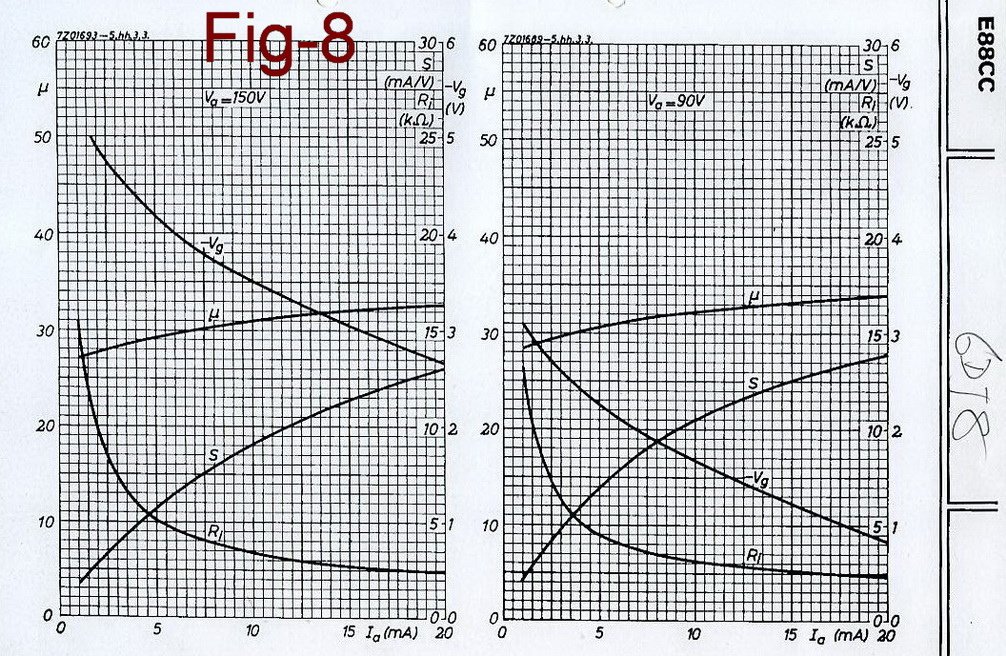

如果採用 公式 Gain of cascode = S*RL 會精準一點
實際線路結構裡的電阻值應該如何才好 ?
