連續做了兩台6V6功率單端機，證實cascode的架構，當功率放大，可以把3極管既簡單又輕鬆的做到Class-A2，兼有5極管的高輸出功率以及保持高頻。

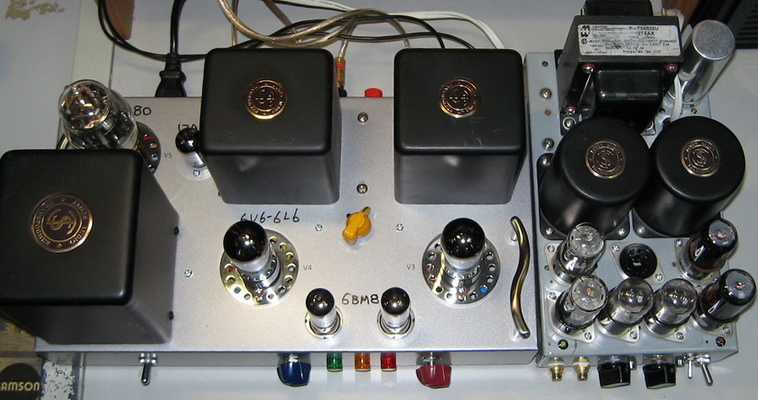

實際聆聽，PK結果，右手新機明顯勝出，聲音比較開闊。

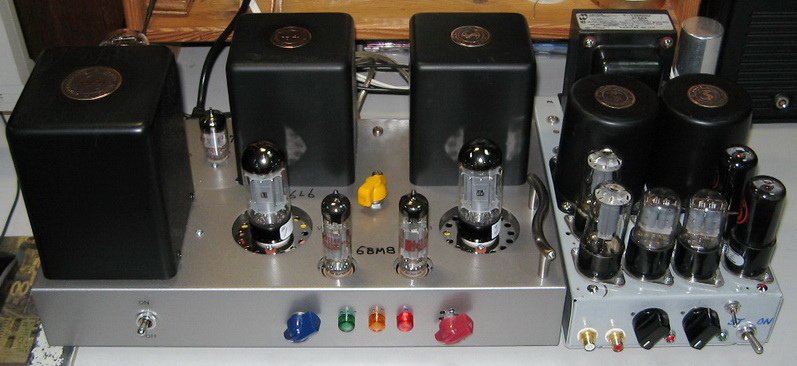

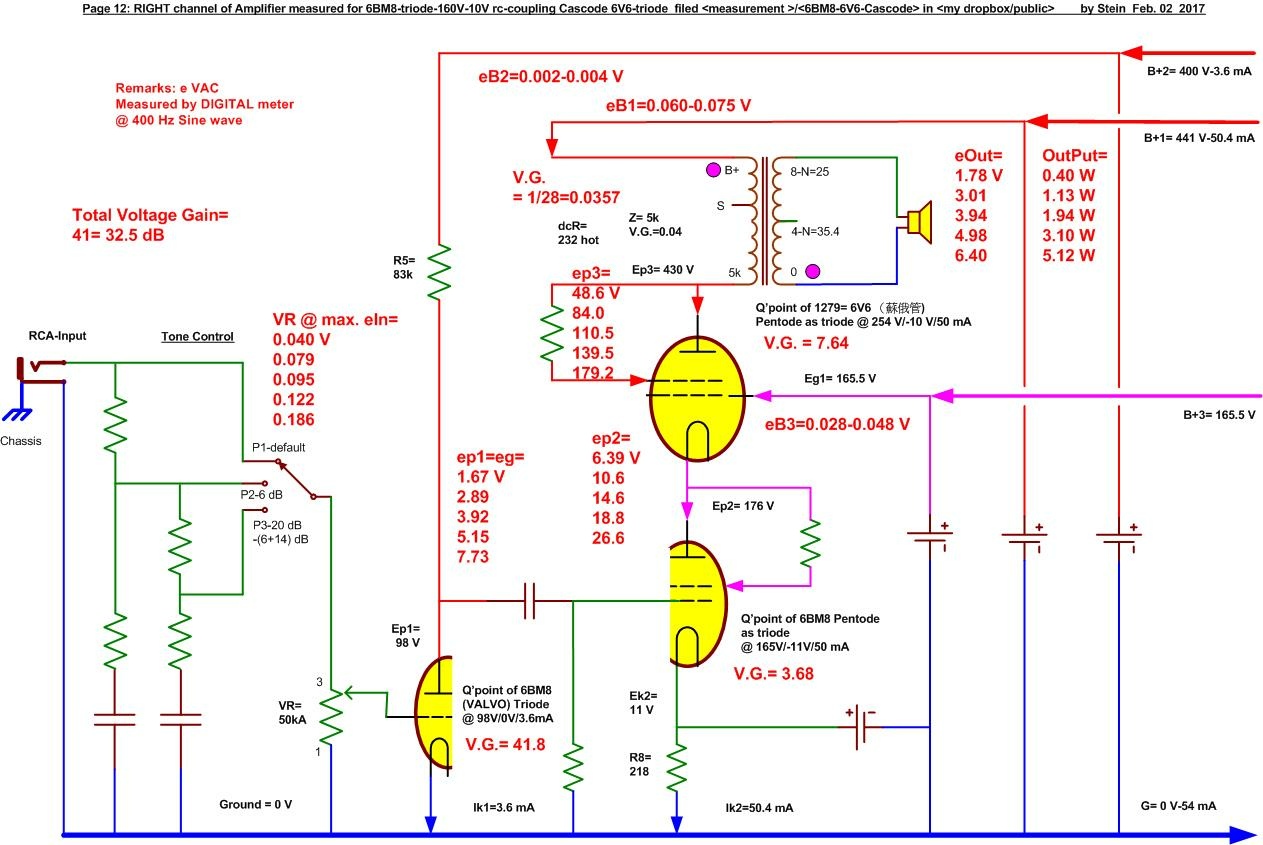

左手邊是先做的豪華版，高B+＝440V穩壓供電，下管6BM8只吃掉165V-50mA/-11V，留給上管6V6
255V-50mA-10V 因此輸出有5W. 電源變壓器夠大，還可以直接插上 6L6
如果把cascode 串疊的 6BM8 跟 6V6 兩管看做單一的複合管 compound device，則根據測試所得，他的Voltage Gain (V.G.)= 3.7*7.8=29, 下管只佔30％
按照公式V.G.=Gm*L，粗估 Gm= 29.2/5k=5.8 mA/V

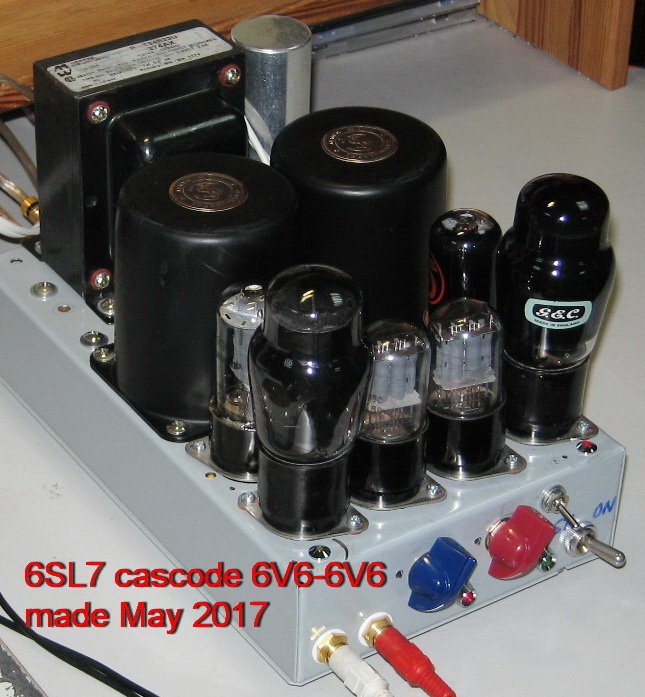

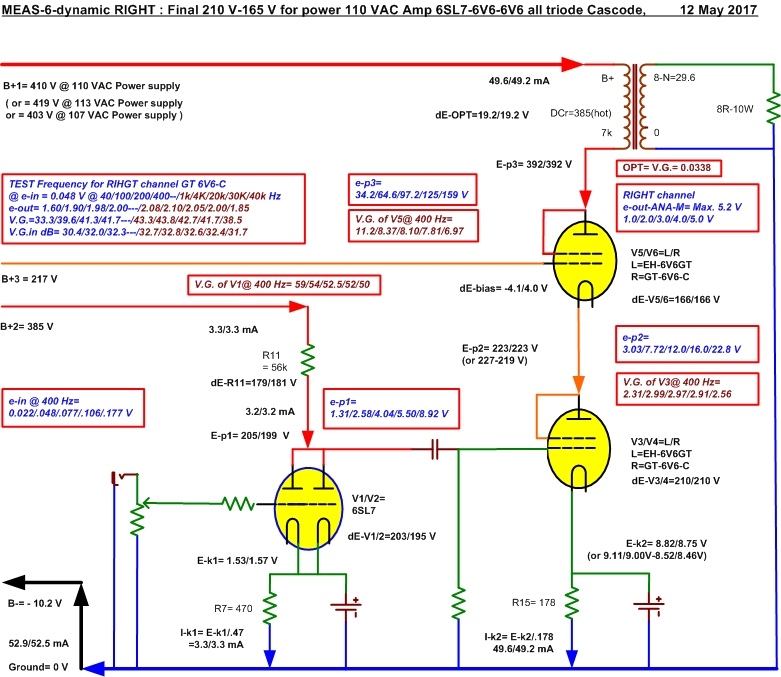

而後做的是 舊瓶新酒 經濟版，受制於B+電壓410V，電流120 mA 的上限，6V6下管佔去了 210V-50mA-9V, 6V6上管只分得 165V-50mA-4V，輸出只得到 3.5W，不能插用6L6
把cascode 串疊的 6V6 上下兩管看做單一的複合管 compound device，則根據測試所得，他的Voltage Gain (V.G.)= 2.9*8.2=24, 下管也只佔26％
按照公式V.G.=Gm*L，粗估 Gm= 23.8/7k=3.4 mA/V

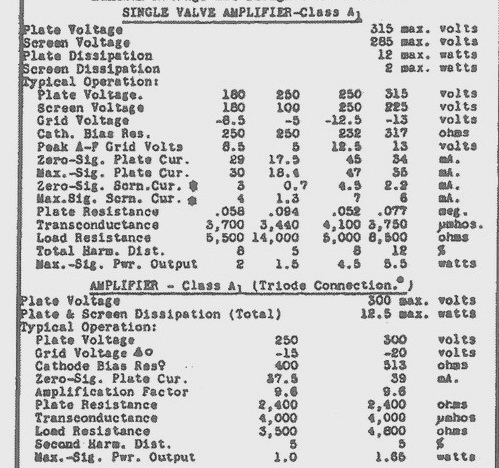

對照廠家的數據：
所以串疊的缺點是需要高B+電壓。
要是把下管換上 MOS-FET 例如：
應該可以省下 150V以上的B+
不過我對於晶體 一竅不通，連邊都碰不上。
老猴子學不了新把戲，還是安分守住真空管吧。

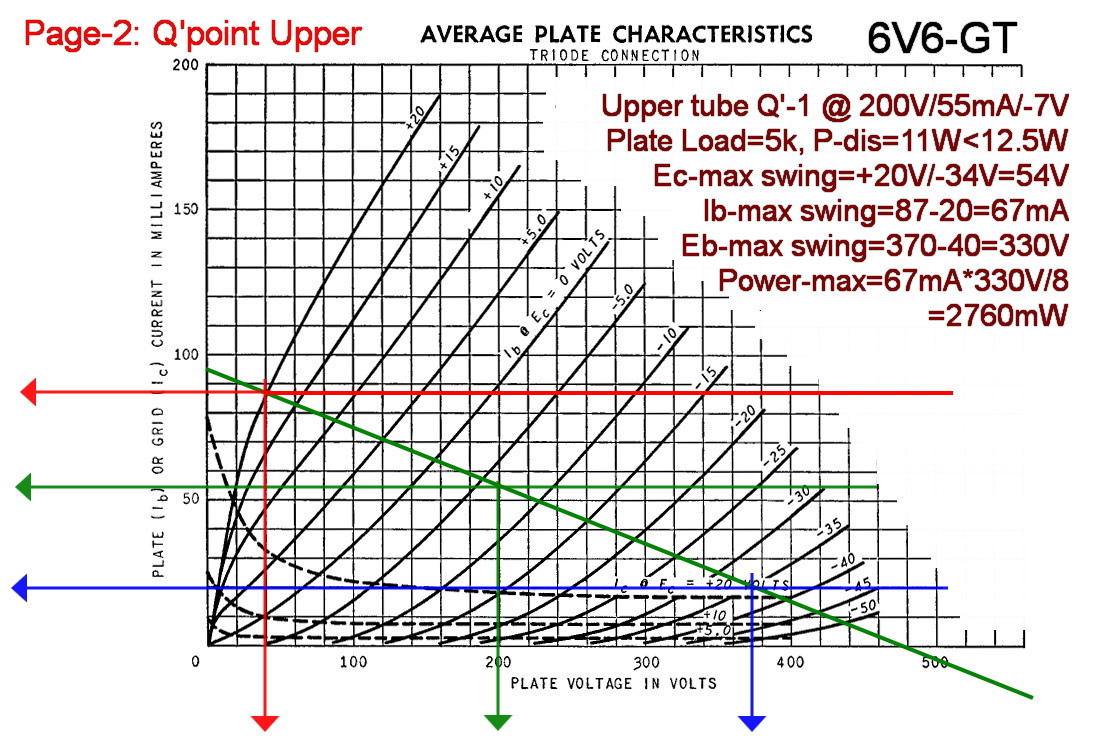

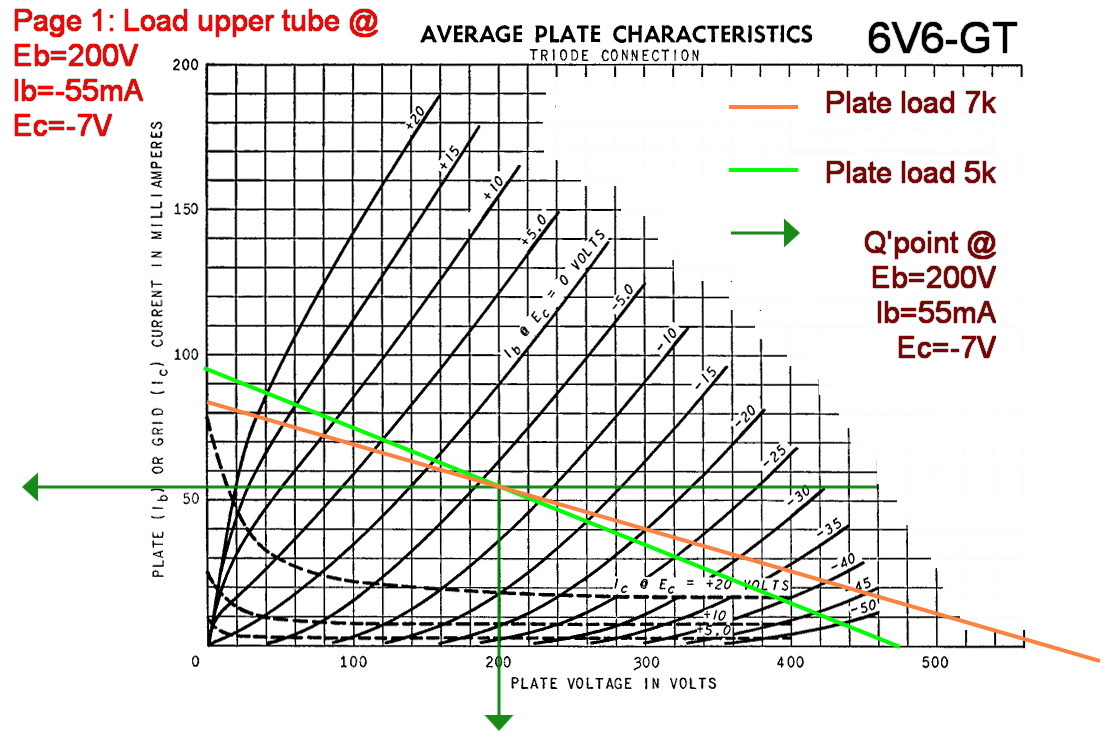

以上推算 工作在 55mA, 上管 200V + 下管 230V +下管偏壓 8V + OPT壓降 22V 一起 B+ 需要 460V 可能是極限了。
55 mA 再高下管的屏耗 受不了。

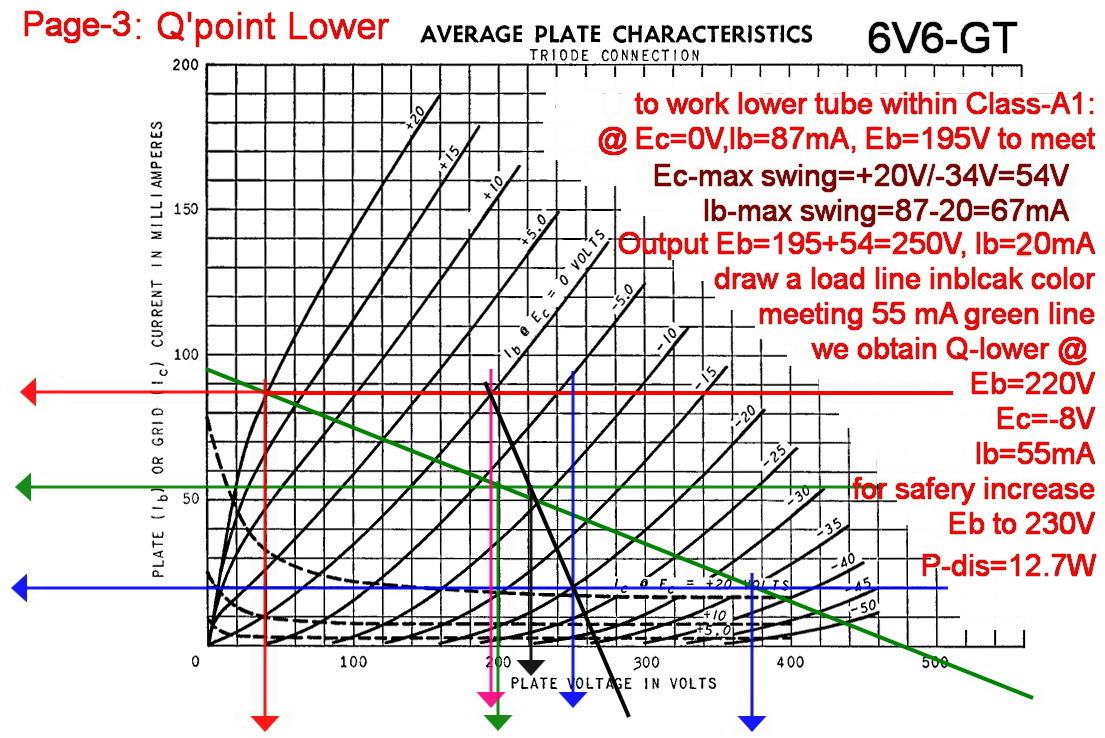

理想的工作點
