先做晶體整流，高屏壓 B+可以到 450 V

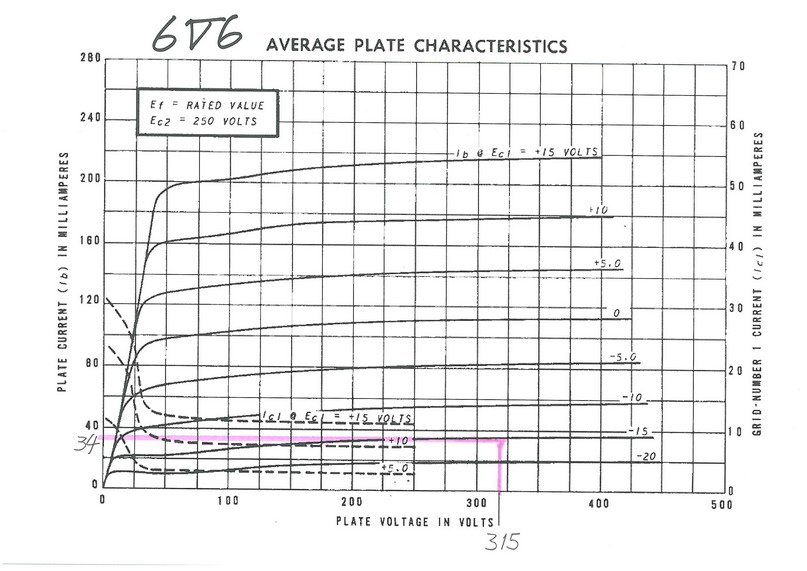

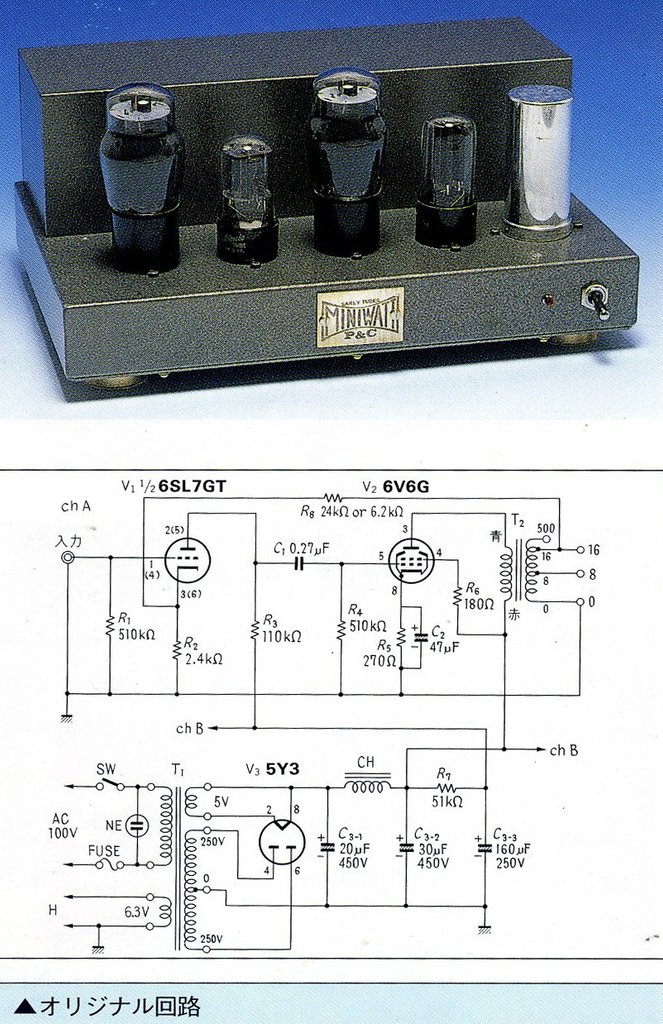

6V6功率管按照古方，Class A1 amplifier 工作屏壓 315V，低電流36 mA 有最大功率輸出 5.5 W。
如果 6V6 兩管做 cascode，下管低倍數放大，上管陰極輸入、柵極C1接地，做 Class-A1，功率是 5.5 W。

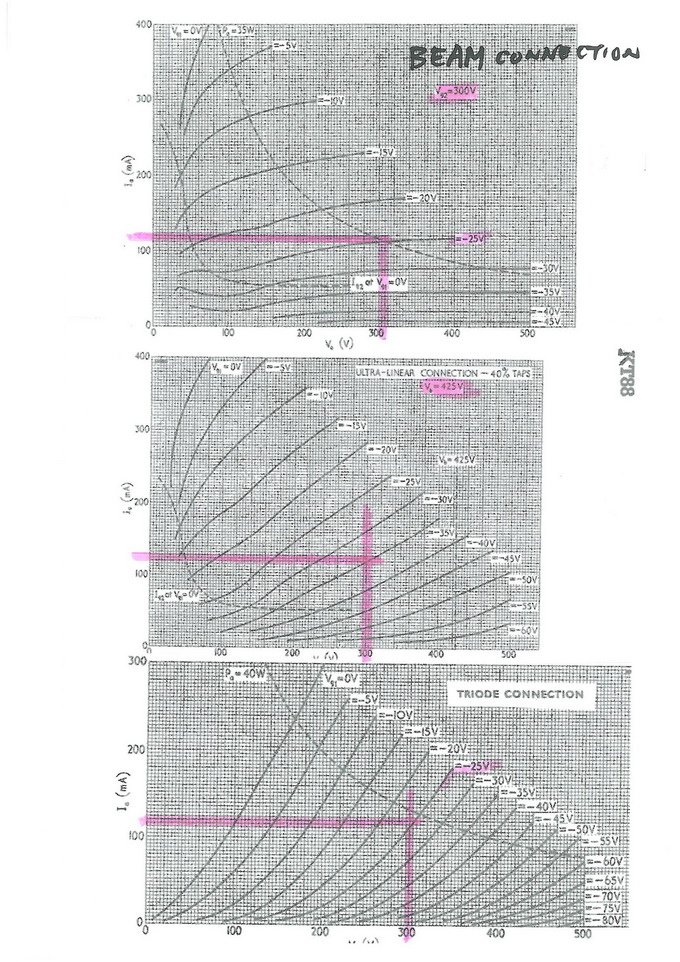

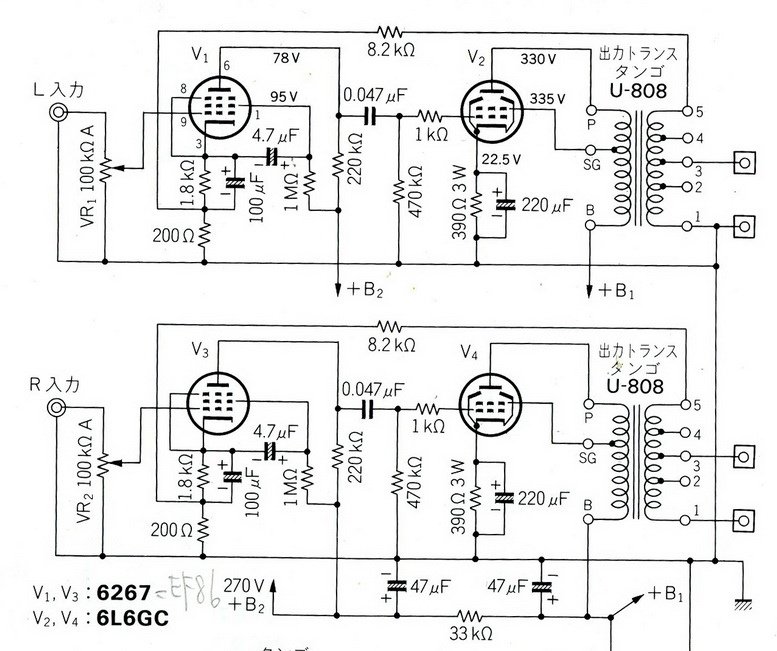

前次上管做3極接法，這次改用 Ultra Linear 超線性，找不到廠家公布的特性，但是比照 KT88的3種接法，還是需要做負迴授的。
B+剩下約有 120V 留給下管做原本的 beam 接法，要是3極接法，恐怕放大擺幅不夠。

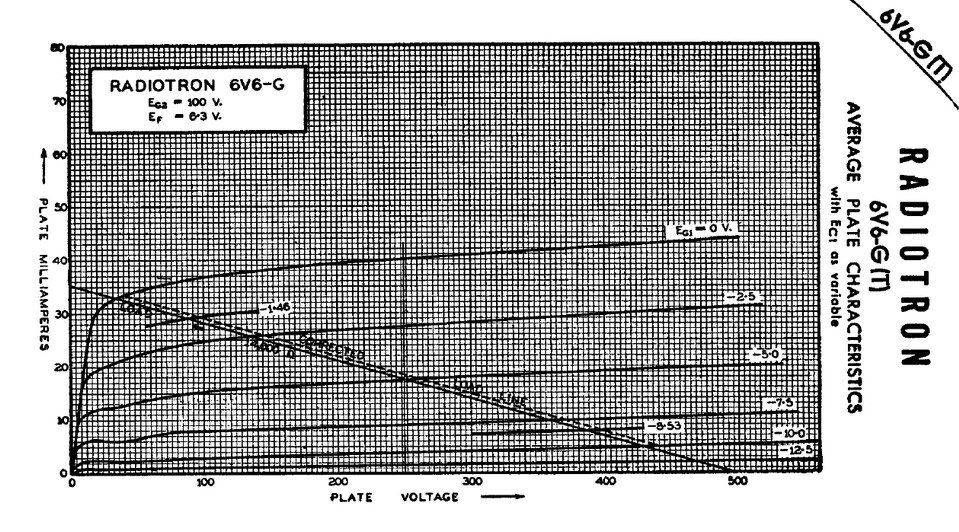

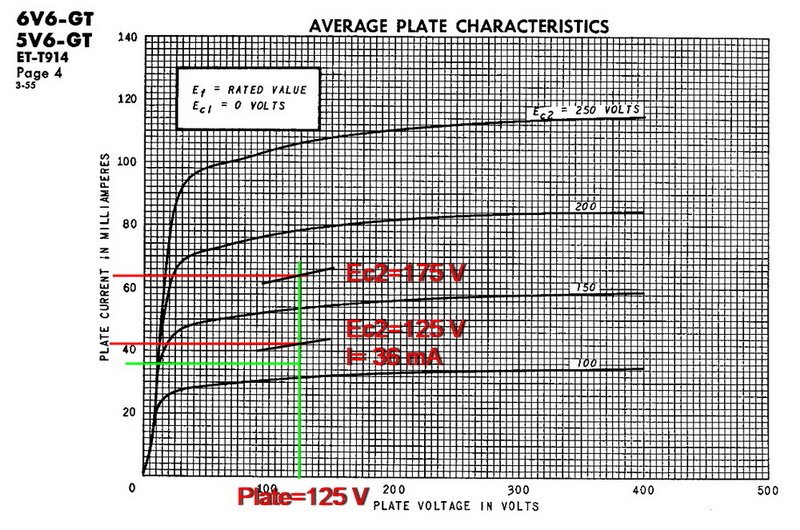

由 RCA 公布的 Ec2= 100 V特性，beam 接法，屏流 36 mA時，偏壓值太低，放大擺幅也是不夠的。
Ec2 務必要提高到 150V 以上，這樣在 36 mA之下，偏壓才可以有 -5-10 V，提供足夠的擺幅：
6V6下管 @ Eb=120V, Ib= 36 mA， C2 靜態電流估計 2.5-3 mA則 陰極電流有 39 mA。

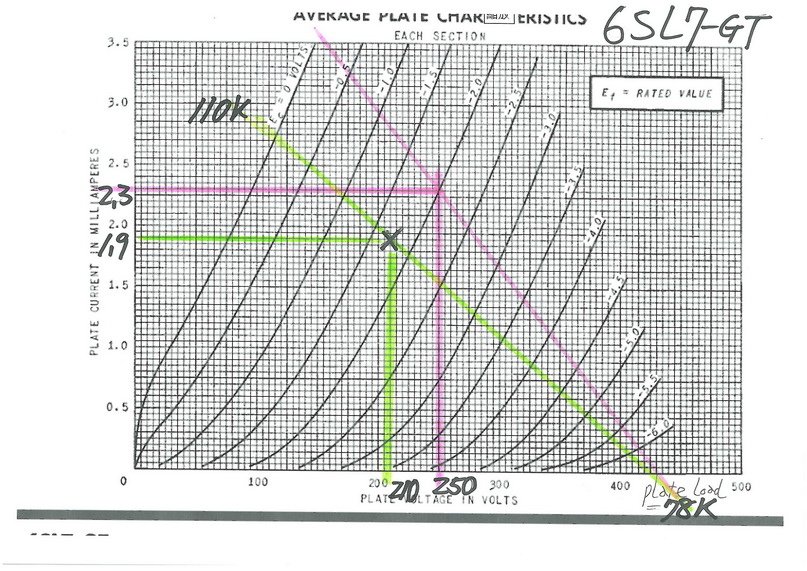

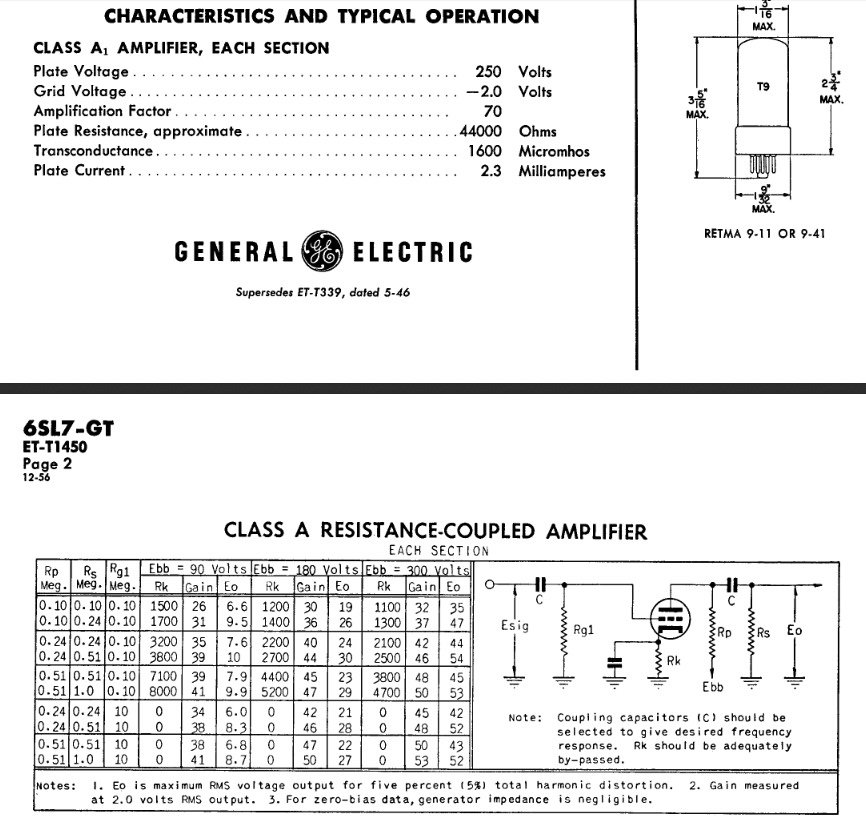

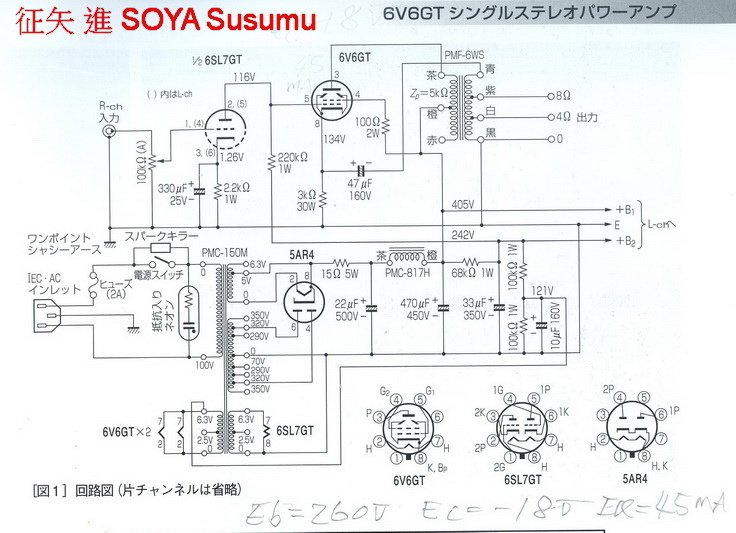

6SL7採用雙屏併連，工作點容易選定：

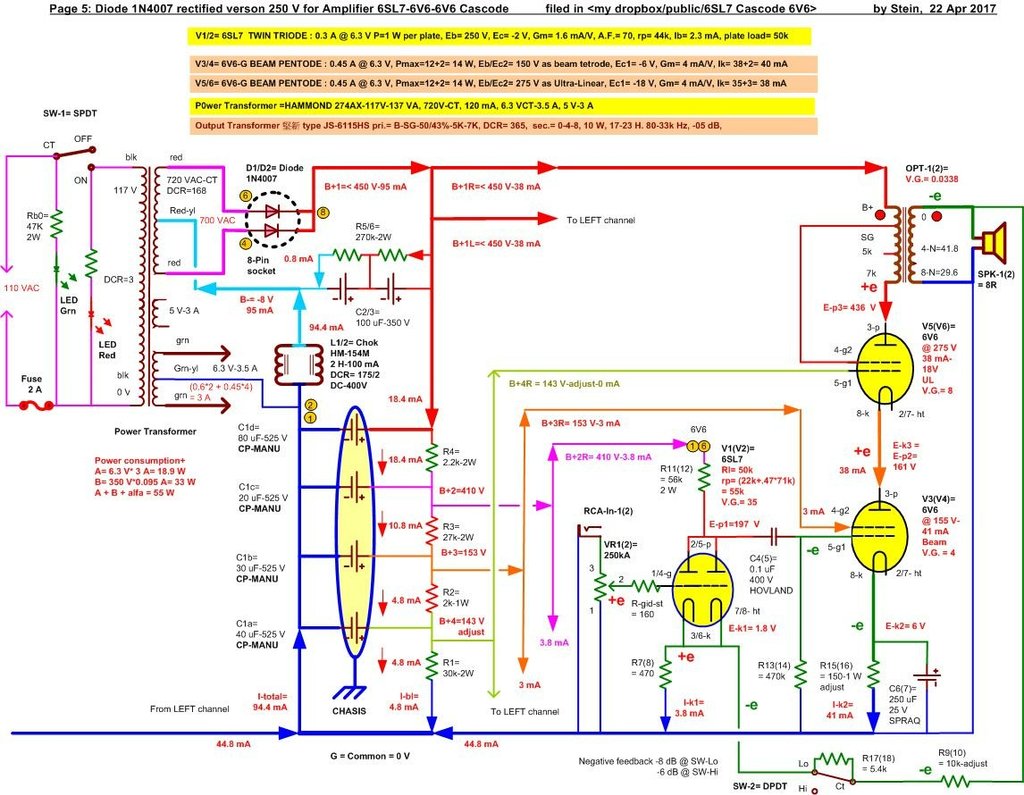

畫出線路，註上工作值，以及 交流訊號的正負相位，以便決定負迴授的接法。
負迴授量，有待實機完成之後再決定，因此採用兩段開關選擇。
總直流電 90 mA 佔了 90/120＝75％，6.3V燈絲用到 3A/3.5A= 85%，5V燈絲不用，機子 耗電 50 W上下，是相對很冷、不熱的。
可是這樣架構，下管Ec2=153V，凌駕過 屏電位 120V，可以成立嗎？
高過會不會吸引電子流，到 B+回路，跟經過上管回到 B+ 的另一電子流 相拼，最後 Ec2 電位又下降回來，空忙一場？
Ec2電位高於屏極，司空見慣，只是一般只有數 V 的差異，沒見過差異幾十 V的。
沒把握的話，就保守一點，降低上管的屏壓吧。
實作證明，無法讓Eg2高過Ep的，總是Ep高個 10V以上才行。
不做3接不可。
細心解析一下：

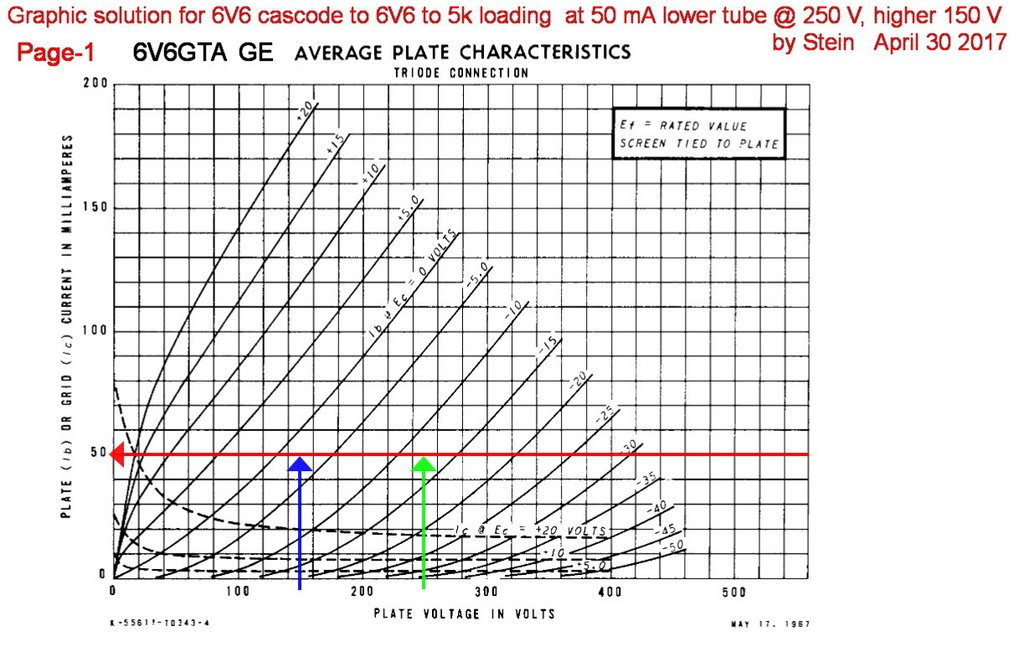

把靜態屏壓訂在下管 250V 上管 150V，電流 50 mA。
這是舊瓶要裝新酒，受到電源變壓器能力的限住，無法祈望兩管串疊高過 400V-50mA。
下管偏壓下得深，保證工作在Class-A1，沒有柵極電流。
上管偏壓下得淺，不怕它。反正大半時間是工作在 Class-A2，線性還會更好。
上管實際輸出變壓器5k是電感抗的負載。

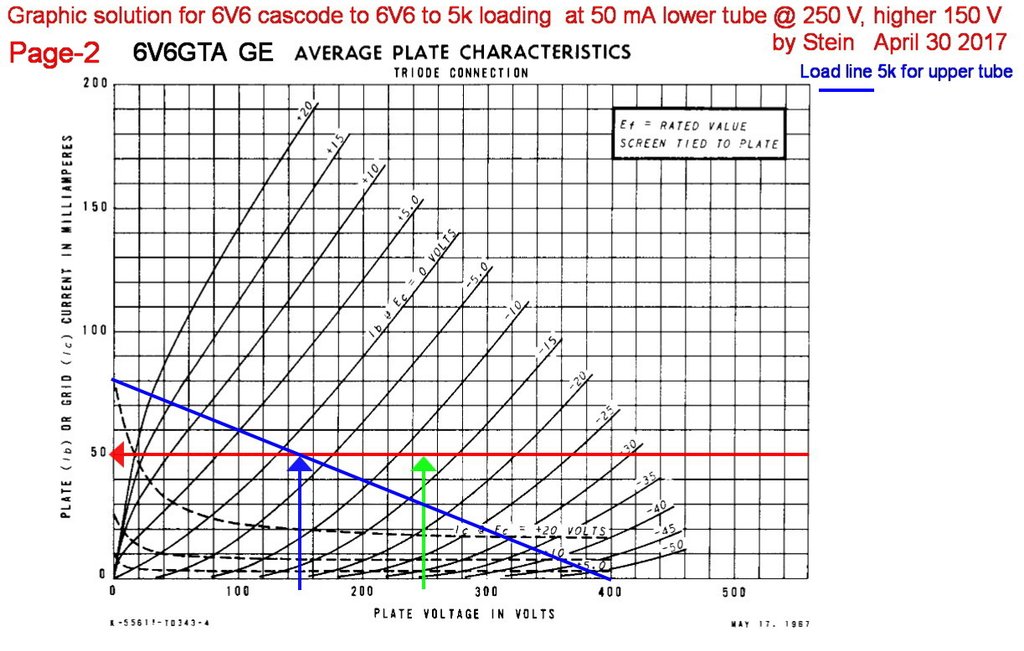

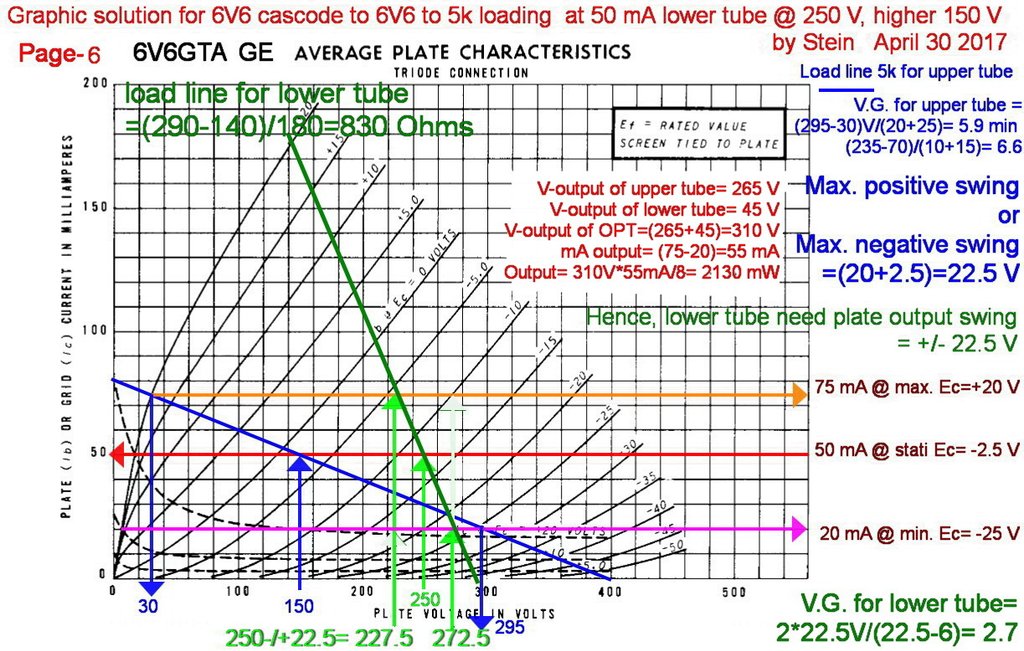

方便計算，以 5k純電阻負載替代，經過 150V-50mA 畫一調負載斜線，400V/50mA=5k

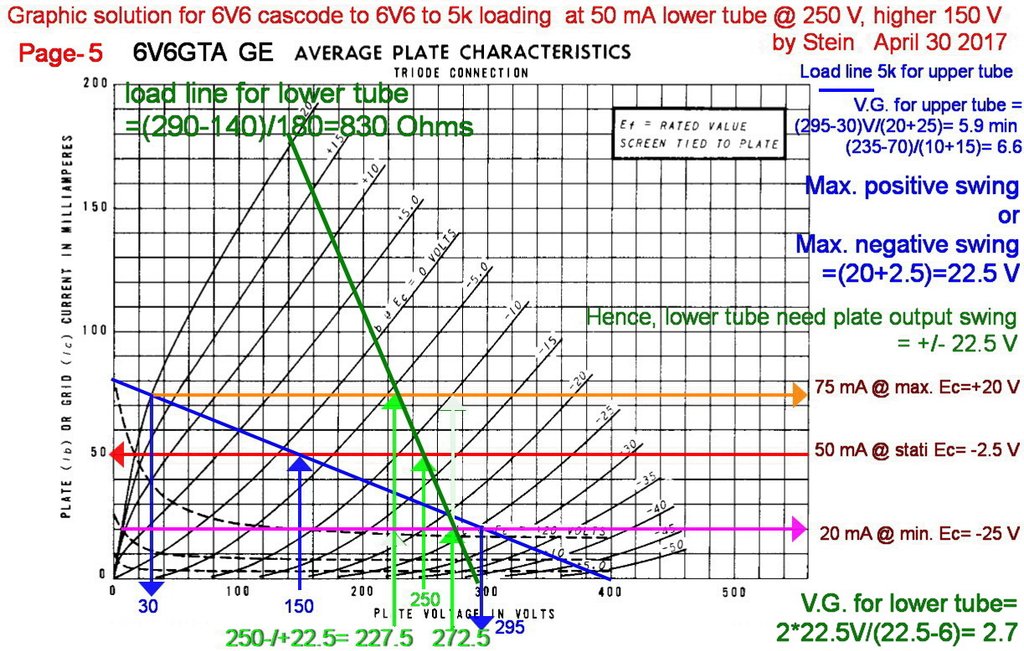

理想的情況，下管屏壓輸出變化有對稱的 正/負 (20+2.5)=22.5V的擺幅時，上管的偏壓也就有相同幅度的變化，因為柵極是交流接共地 0V的。

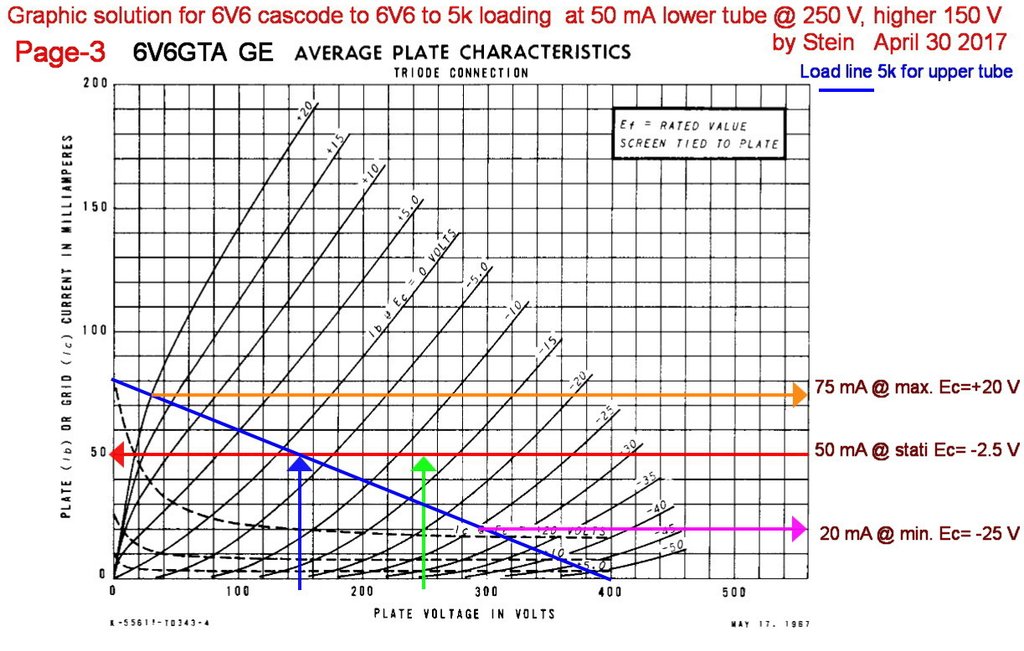

圖上可以看出，電流就有 50-20-75 mA 的變化，驅動輸出變壓器。
要點是下管（綠色線）的屏極電壓需要在 250V＋/─ 22.5V 同步變化，才能達到 電流 50 mA -75 mA-20 mA的同步變化。
由圖可以推算出電壓放大倍數。
因為上管放大在兩端受到擠壓，放大倍數最小，中間放大倍數最大，可以 6.5 代表之。
上管屏極電壓的變化量265V 跟 下管屏極電壓的變化量 45V 是一體 310V 交由輸出變壓器接收的，電流變化量 (75-20 )=55 mA 當然也是。
按照公式算出 功率輸出有 2 W以上。雖不大，可以滿意。

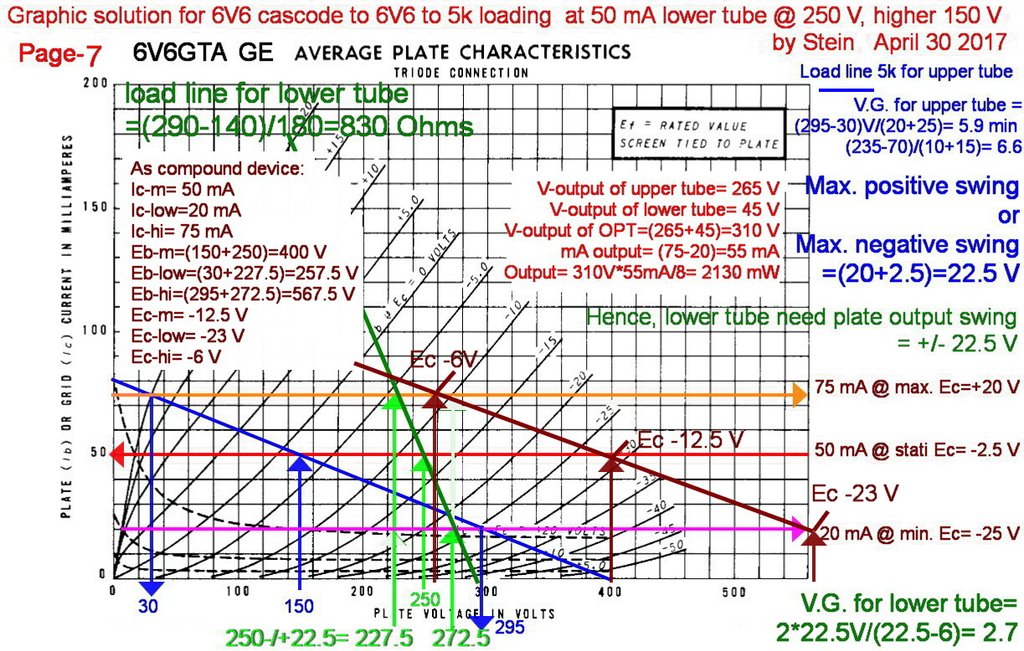

如 Morgan Jones 說的，cascode 可以當做 compound device 一隻合成管。
我用咖啡色在填上去。
隨然只有 露出 三點，但是足夠看出：
1.
下管不會超出 Class-A1，偏壓值太夠了。(12.5-6)= 6.5 V以上就夠了。
必要時可以上下管屏壓交換個 10V-20V。
2.
合成管的內阻跟正常上下的的比例，可以粗算為：
上管 150V/50 mA= 3k
下管 250V/50 mA= 5k
合成管 400V/50 mA= 8k
的比例關係，大約加倍了。
所以加上一個 負迴授 -6 dB也可以解套。
上面的合成特性，只在特定的屏壓才成立。換另外的屏壓又是不同的面貌。

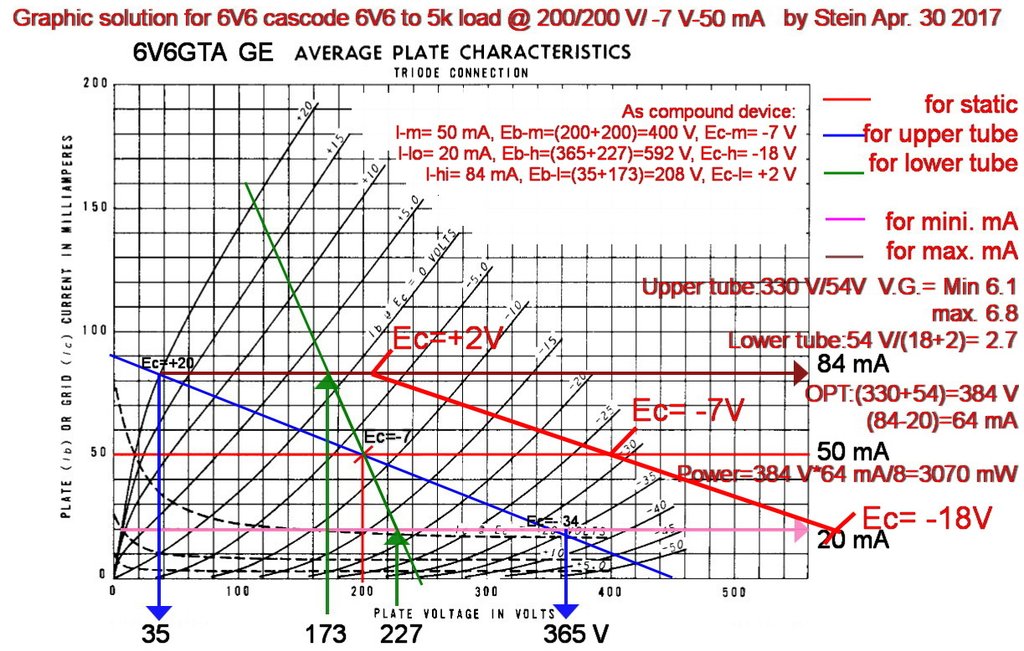

例如 200V-200V-50 mA
可見偏壓不足，不過改為 210V-190V-50 mA 或者降低為 48 mA 應該可以過關。
