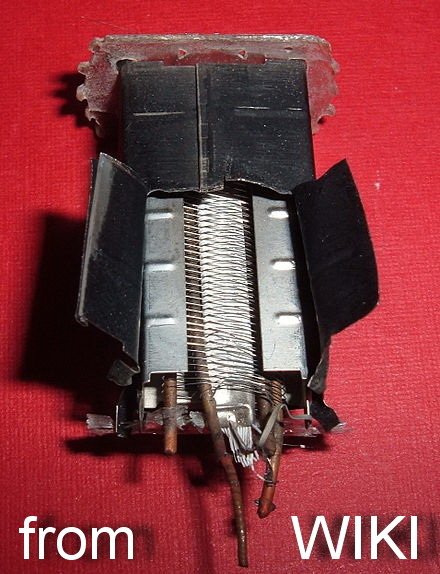

束射管6V6一般不做 3極接法的功率放大，3極接法有的話，是拿來做驅動管用，例如推 300B.

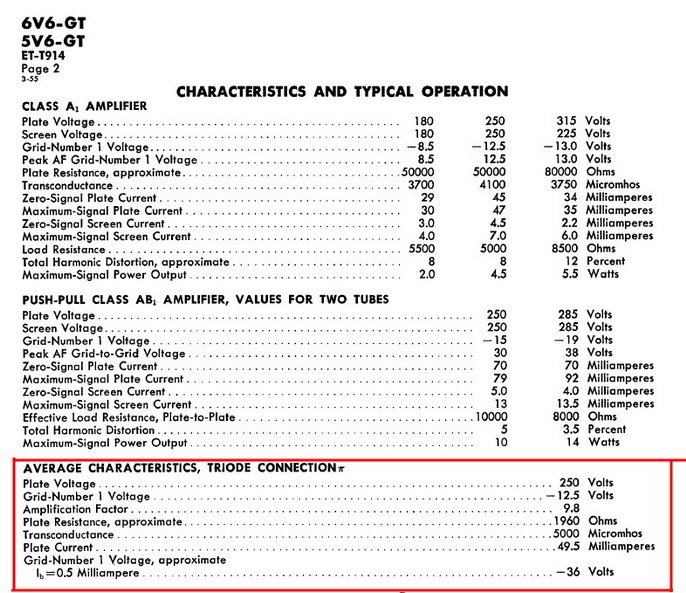

可能是這樣，廠家有公布3接Triode connection的特性例子，但是沒有列出輸出功率多少。
如果按照上列特性，3接做功率放大會有多少輸出功率？

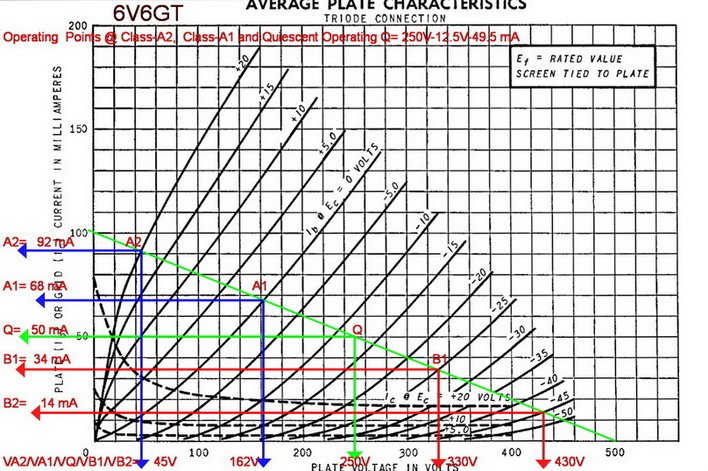

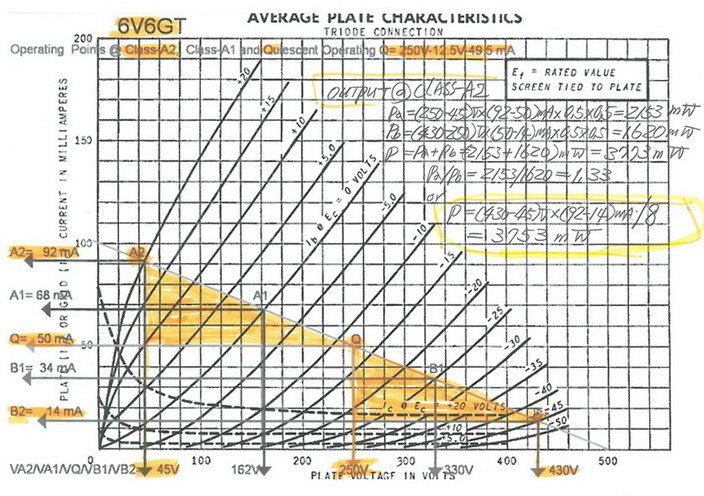

不妨畫一條負載線看看：

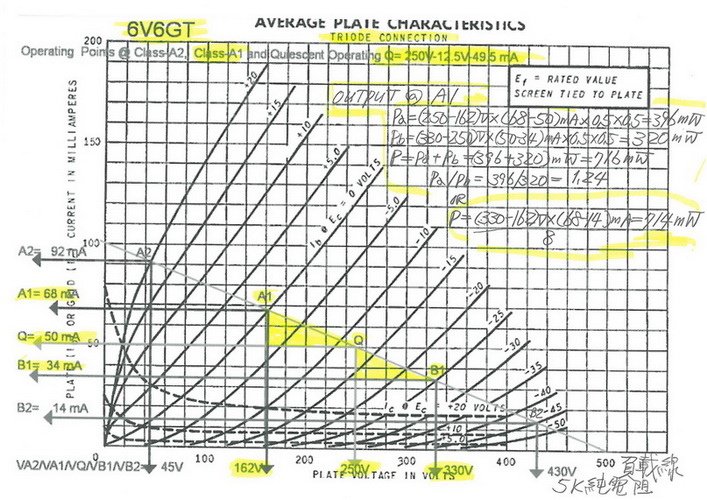

那麼A1-B1 三角形範圍做Class-A1得到功率是 714mW
推到頂，做Class-A2 三級跳，到 3753mW:

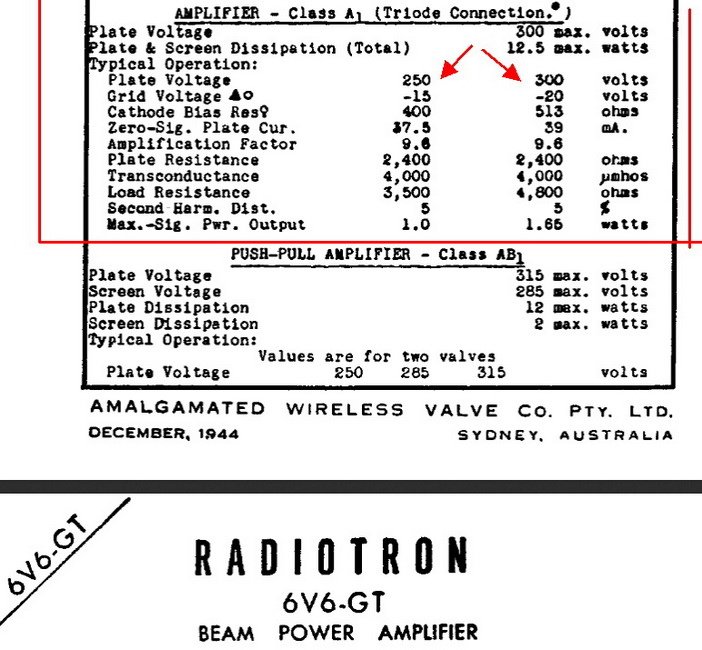

我找到 1941年有廠家公布兩個例子，下深一點的偏壓，300V之下，可以有 1.65W.
250V之下，也有 1000 mW。
可能是稍微偏到 Class-A2 才有的。

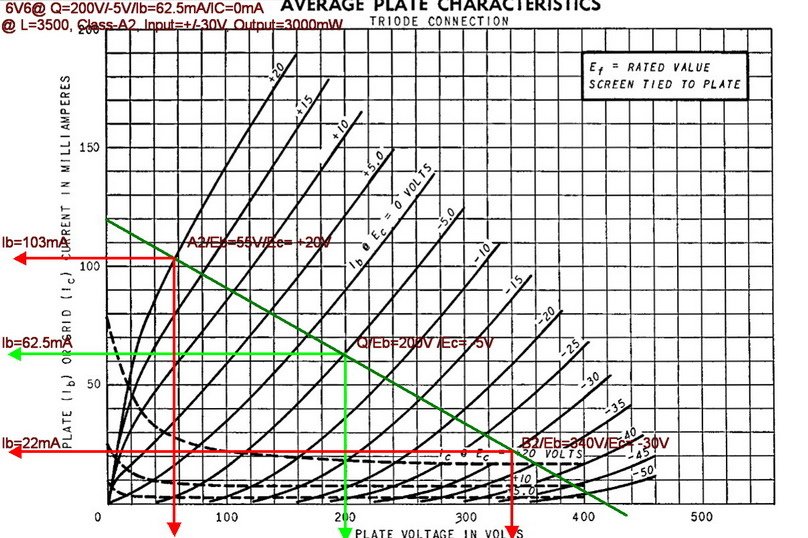

現在按照 300V，再畫一條 4800 負載線看看：
推到頂Class-A2 的三角形A2-B2 輸出有 (490-45)V*(92-2)mA/8=5000 mW
A2時，屏極電流Ib= 92 mA，但是 Ec2=+20V 時的 柵極電流高達 Ic= 30 mA，交流電變化相當大。
而偏壓需要由-20V 擺到 +20V，等於正向 +40V，如果 負向也是 -40V（視驅動級的造化，一般達不到），總計 擺幅 80 V-peak to peak.
這樣的驅動不是簡單的事。

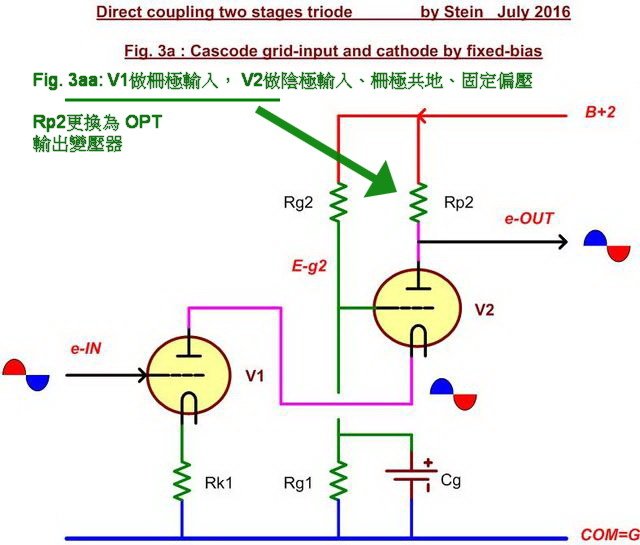

之所以想要採用 Cascode 做 common grid=cathode input

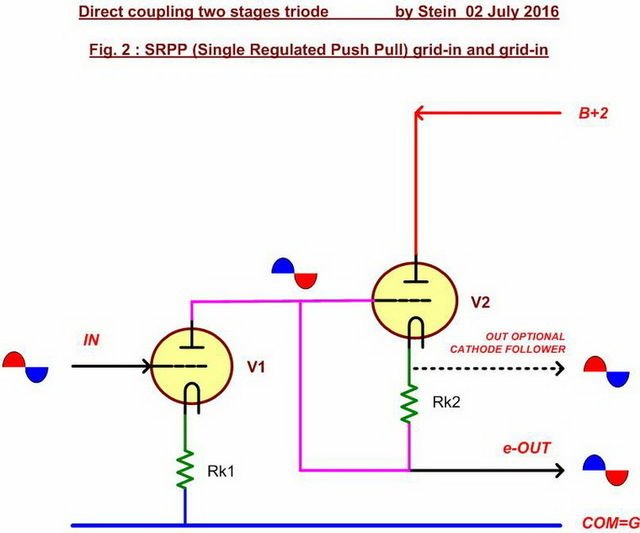

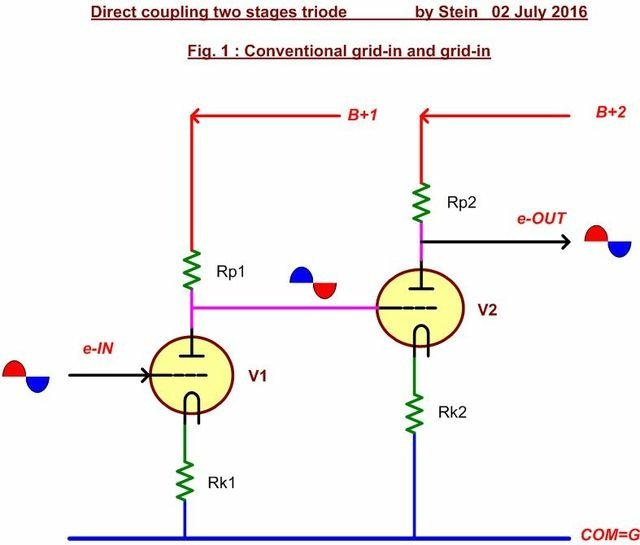

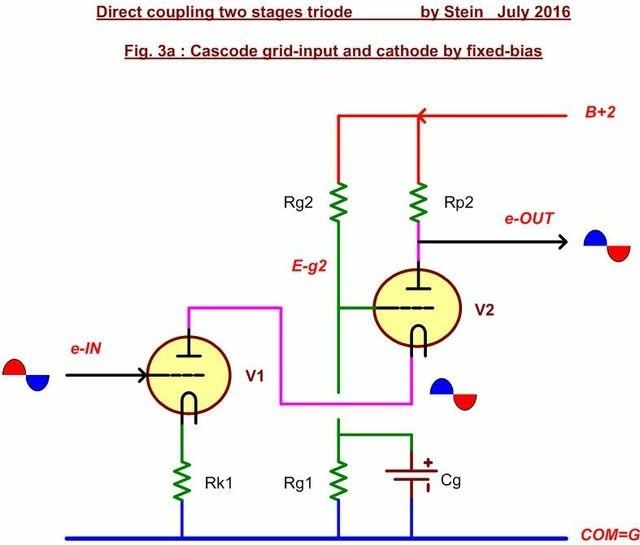

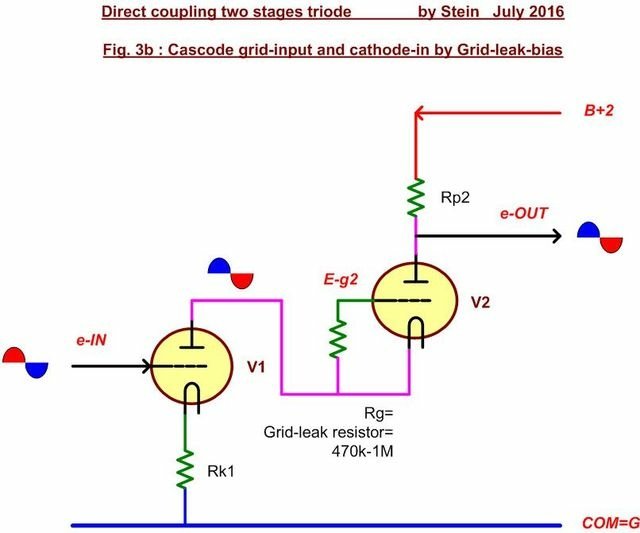

Cascode 的線路架構 演譯如下：
可以解開 柵極電流 Ic= 30 mA，透過電容 到共地，不給驅動級負擔，但是 30 mA還是由連接共地的電容 Cg 提供，合併屏極電流Ib= 92 mA，總計 122 mA 流經 V1 再下地。

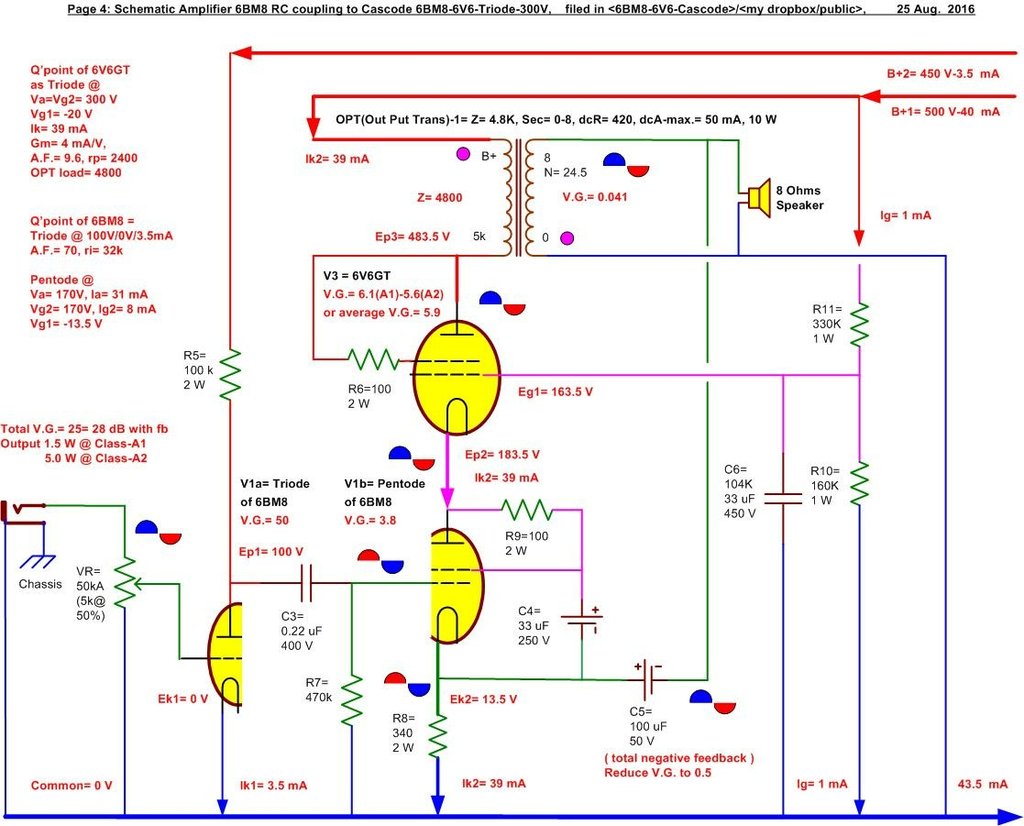

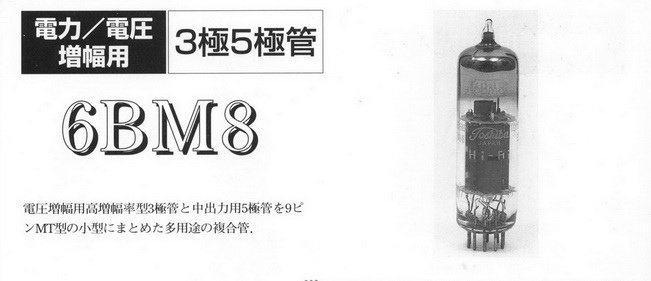

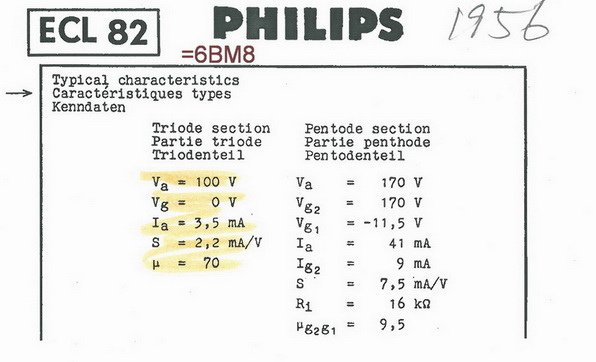

我想6BM8當做 V1 驅動管，可以達到要求
3極部分當做電壓放大，工作點 100V/0V/3.5mA
5極部分 工作點 170V/170V/(Ia=31mA, Ig2= 8 mA)= 39mA 驅動 6V6。
驅動需要：
1. 屏輸出負向擺幅 要大於 -40V，最好是 80V-peak-to-peak，才夠驅動6V6到達 Class-A2
2. 屏輸出負向擺幅到 -40V時，屏極合併第二柵極 g2的電流要跟 6V6同步到 (92+30)=122 mA
3. 柵極擺幅要侷限於 Class-A1，因為前級3極部分來的電壓放大沒有提供A2的能力
4. 5極部分工作電壓越低越好，一方面，減低B電的電壓，一方面放大倍數大、線性好。

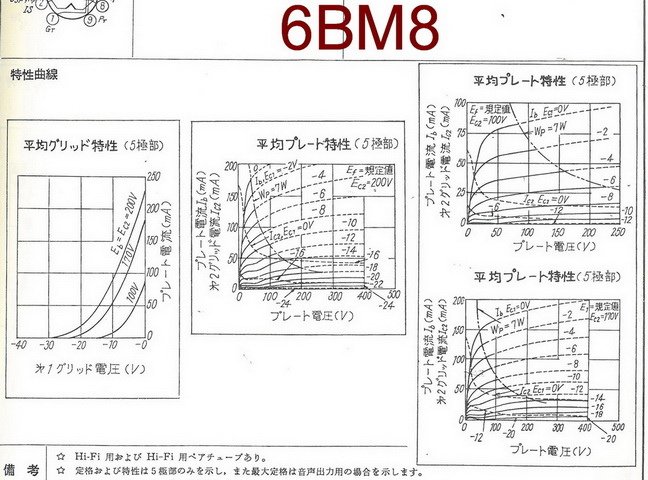

參看曲線圖：
P

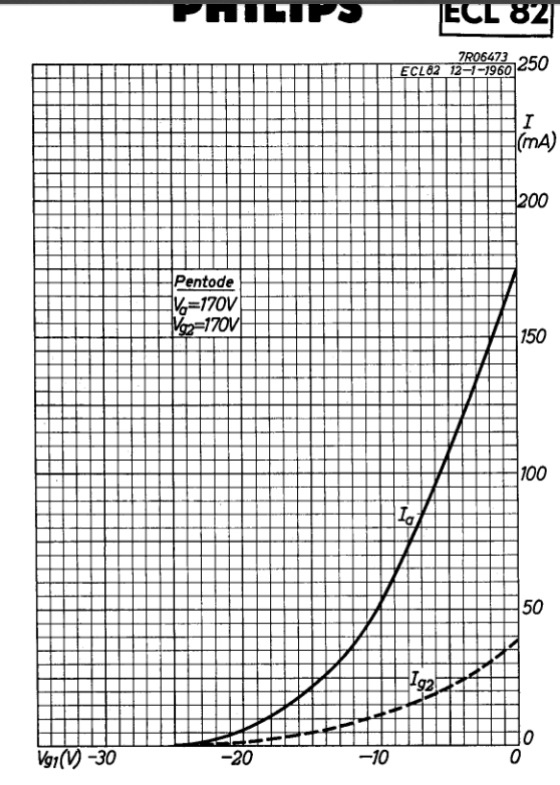

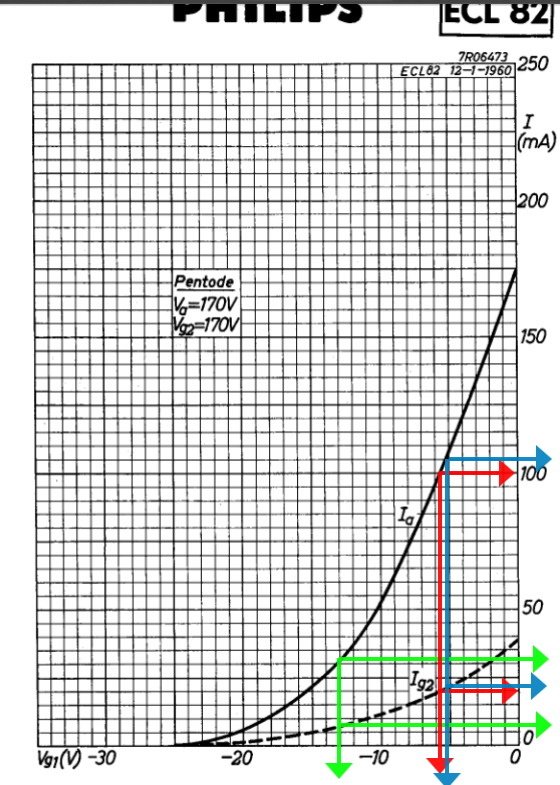

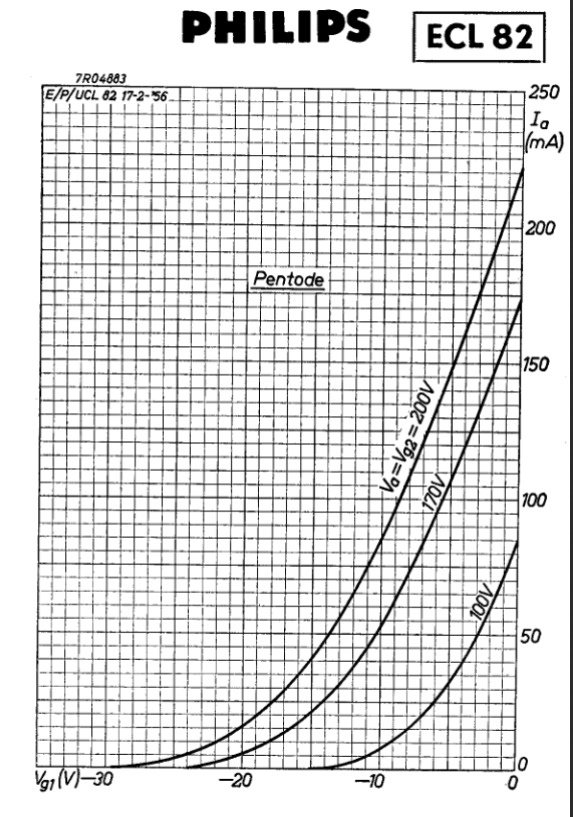

或 ECL82 transfer 曲線：
先試試
Va=Vg2=170V的 transfer 曲線
5極部分 工作點 170V/170V/(Ia=31mA, Ig2= 8 mA)= 39mA 驅動 6V6 （綠色線）
需要 試誤，找出 Ia 加上 Ig2 等於 122mA 的 Vg1
6V6-triode 推到Class-A2 Cg= + 20V時，Ia=92mA, Ic=30mA 總共 （92＋30）＝ 122 mA 需要 流經ECL82 再流經陰極下地。
依上圖
推定在Vg1= -5V, Ia=105 mA, Ig2=22mA ( 藍色線），計127 mA 或
Vg1= -5.5V, Ia=100 mA, Ig2=20mA ( 紅色線），計120 mA
之間。

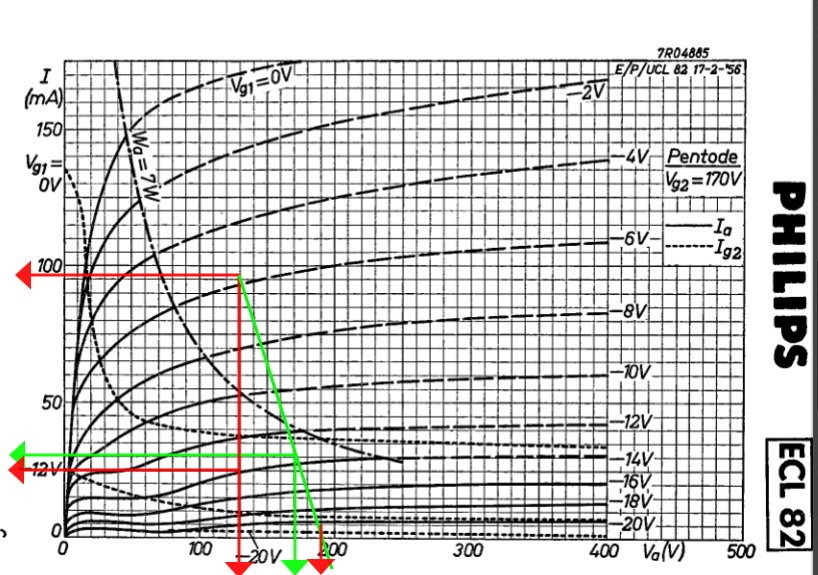

找出 Va-Vg1 versus Ia-Ig1 曲線圖，由靜態工作點 Q點 Va= 170 V, Ia= 31 mA, Ig2= 8 mA, Vg1= -13 V
在 Va= (170-40)=130V垂直線上，找出 (Ia= 97 mA + Ig2= 25 mA )= 122 mA
標定出來 綠色負載線，輸出擺幅大小 Va1= 130V-170V-190V
可見輸出 Va 正向、負向，相差一倍，需要加上負迴授，從
OPT 次級回到 ECL82 五極部分的陰極，因為不牽涉到三極部分
B+需要 (13+170+300)= 483V，加上 OPT壓降 17V ＝500V
如果降低 ECL82 工作電壓由 170V 降低 30V 為 140V 還可以應付，則 B+= 470V
如果要直接交連，可以改 6V6工作電壓為 200V，線性會更好
