stein大小聲

按廠家說明，71A 燈絲加熱可以電池直流5V，也可以市電交流供電。

 直流的話，回到共地的電流，要由5V的負端引出。

交流變壓器次級0-5V 有中心抽頭的話，由抽頭引出，計算偏壓值的話要加上 2.5V.

可見額定的偏壓值 40.5V的話，電位一腳是40.5V，另一腳是 45.5V、第1腳 跟第4腳的電位永遠是存在一個 5V的差值。

次級0-5V 沒有中心抽頭的話，就要併連 20 到 40 歐姆的電阻，中間抽出。

日本達人所謂的 hum balance.

這是可以理解的，因為次級交流加熱陰極，是一個 60Hz的信號產生器，有中心抽頭，讓 1─ 4腳電壓反相，對銷平衡。

講究的話，以可變電阻找出哼聲最低的位置。

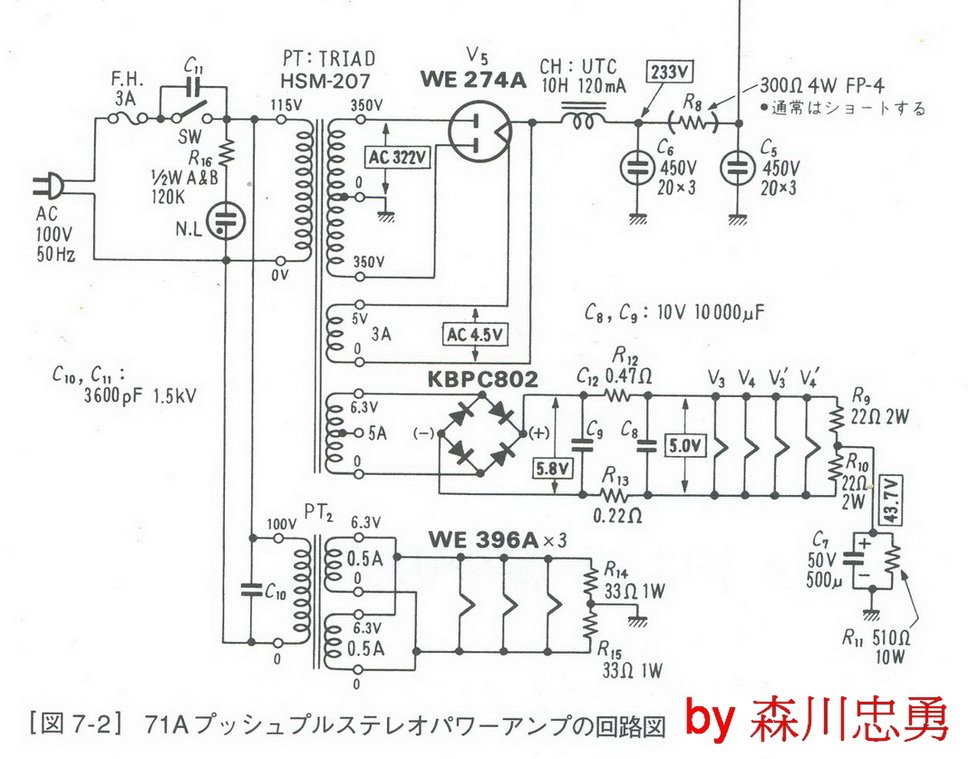

不過，達人經常 直流供電也用上 hum balance 電阻，下圖裡的R9-R10。 這就難以理解了。

整流濾波乾淨的話，還有什麼 hum 要 balance?

R9+R10=44 歐，除了多吃 5V/44=0.11 A ，又給 71A 電流負迴授之外，不知道有何妙處？

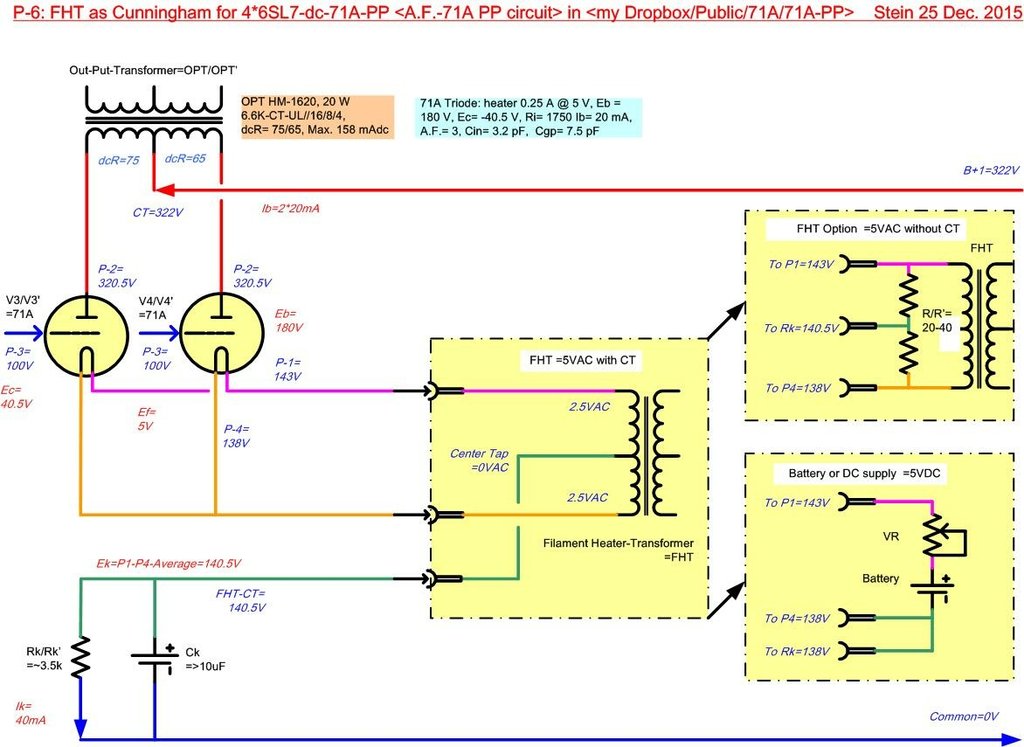

整理一下廠家加熱的方式，用在 71A-PP直接交連的機子，可以有3種選擇：

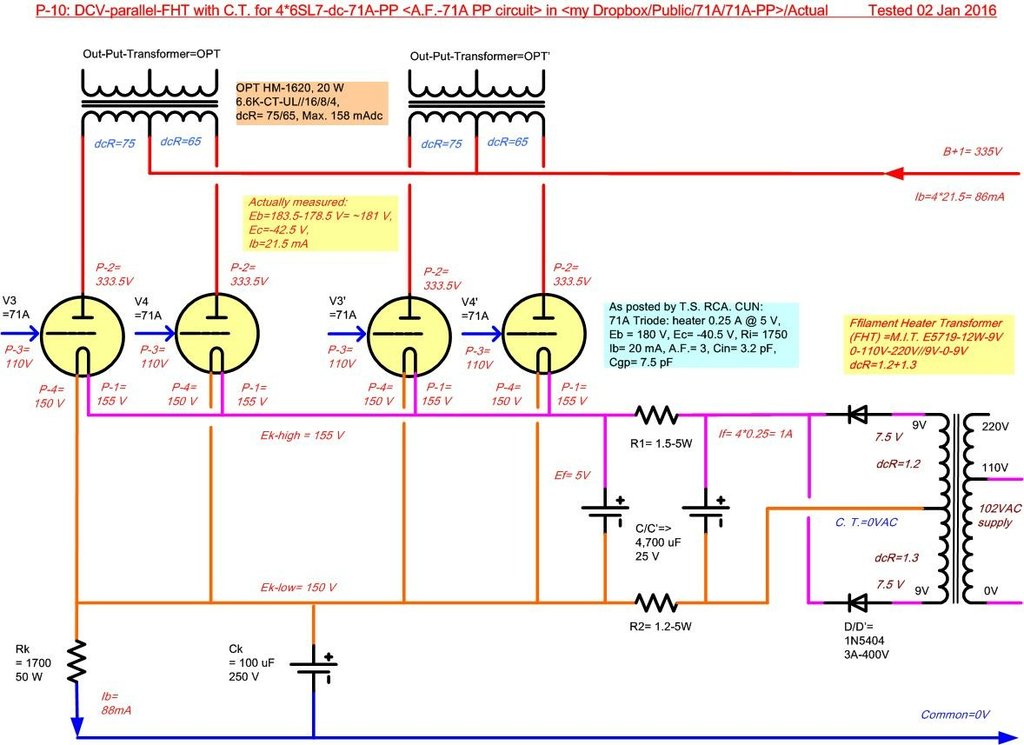

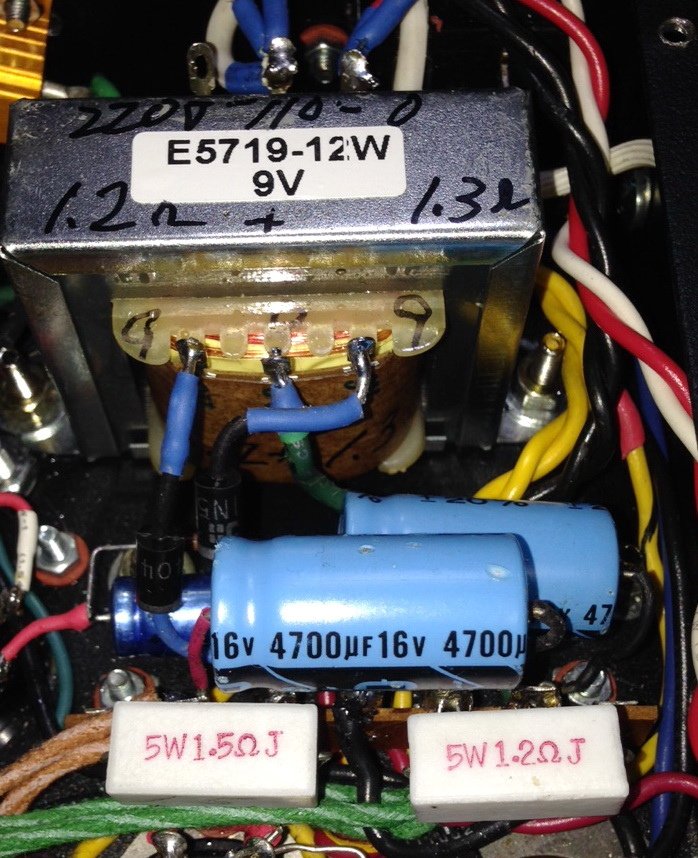

實機用的方式：

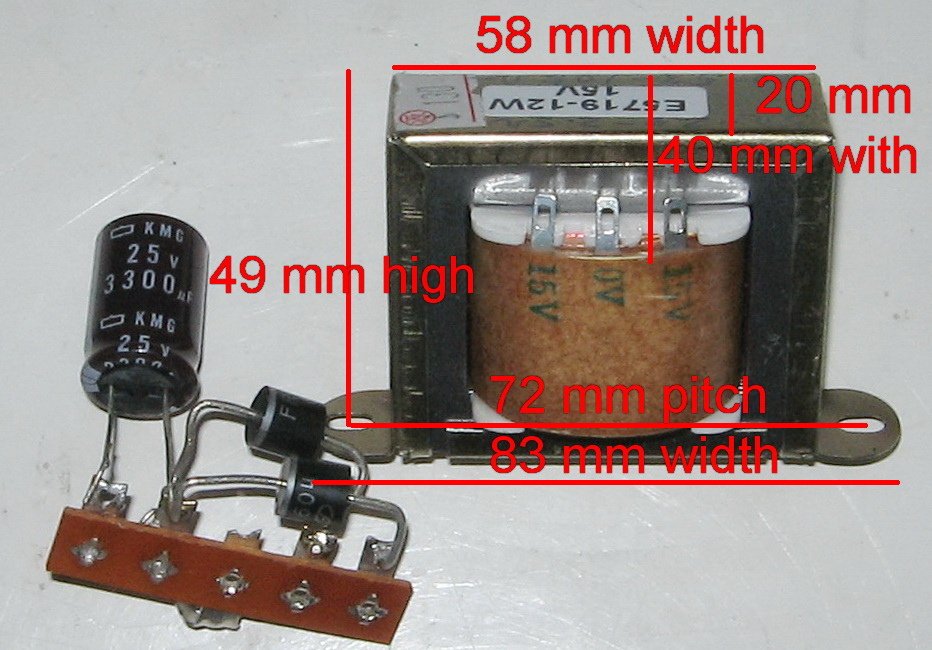

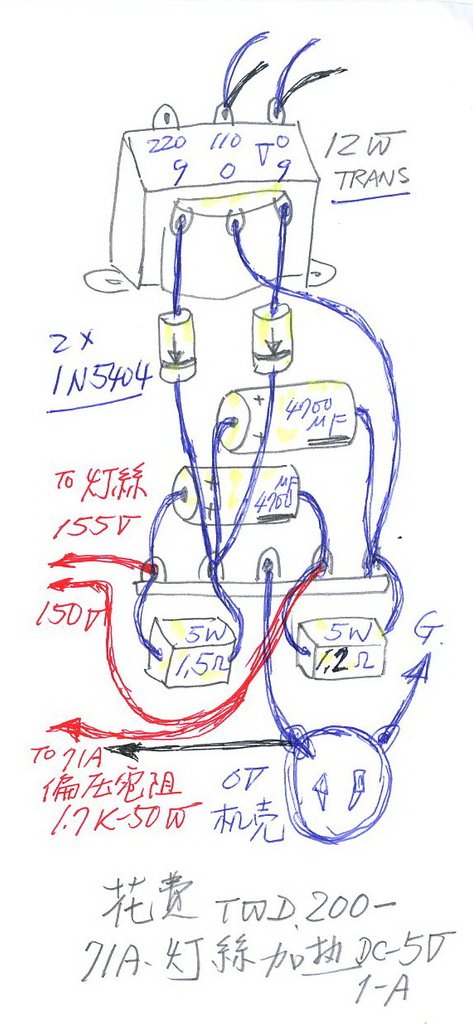

另件像這樣 12W 連 整流，twd 200,-就解決了：

只用到 9V*1A=9W，不燙不熱。

光華商場賣的這類變壓器，小的是 4W, 比12W大的是 24W 跟 45W，尺寸太大。

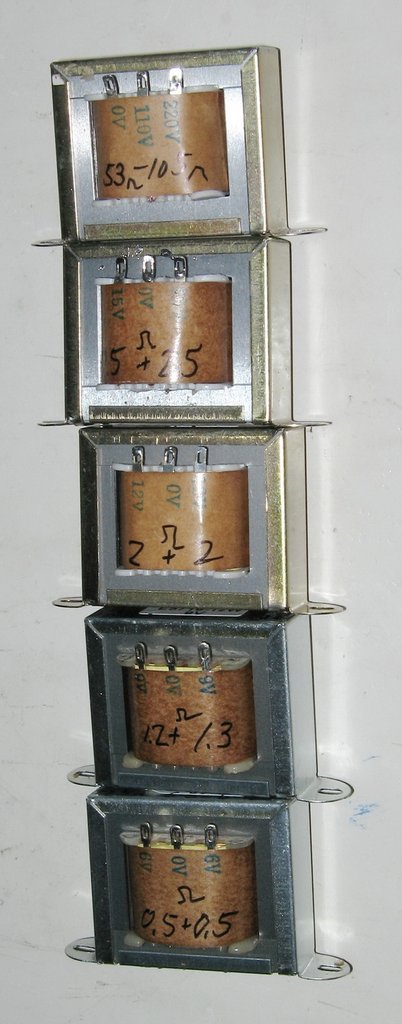

12W的初級 0-100V-200V 量出來的直流電阻全都是 0-50-100歐姆多，可見圈數、線徑也相近。

次級直流電阻跟出來的 xx-0-xx 成比例，也就意味著只是跟圈數比成比例，線徑是一樣的。

 挑次級直流電阻低的比較有利，省電。
