這支 HM電源變壓器有 5V-AC 兩條黃色線，可以加熱 整流管。
但是還有一條 黑/黃色線的中心抽頭，沒看到HM說明要作什麼用的。
推測是給直熱管用的。

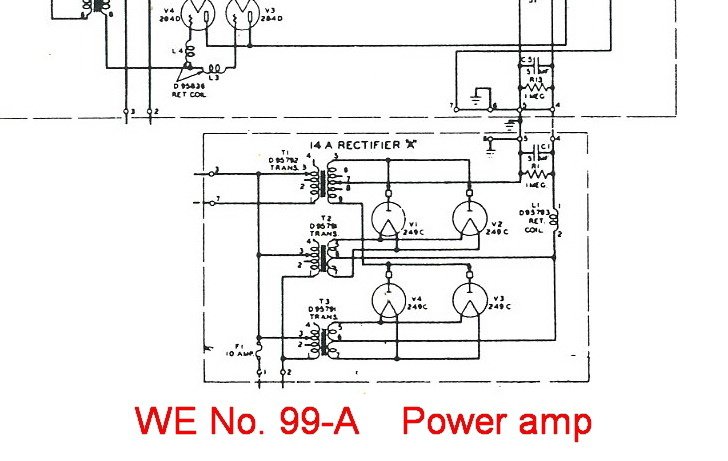

像是底下的例子：
想必是要 降低交流電源引起的哼聲。
82管手冊提到需要有中心抽頭。

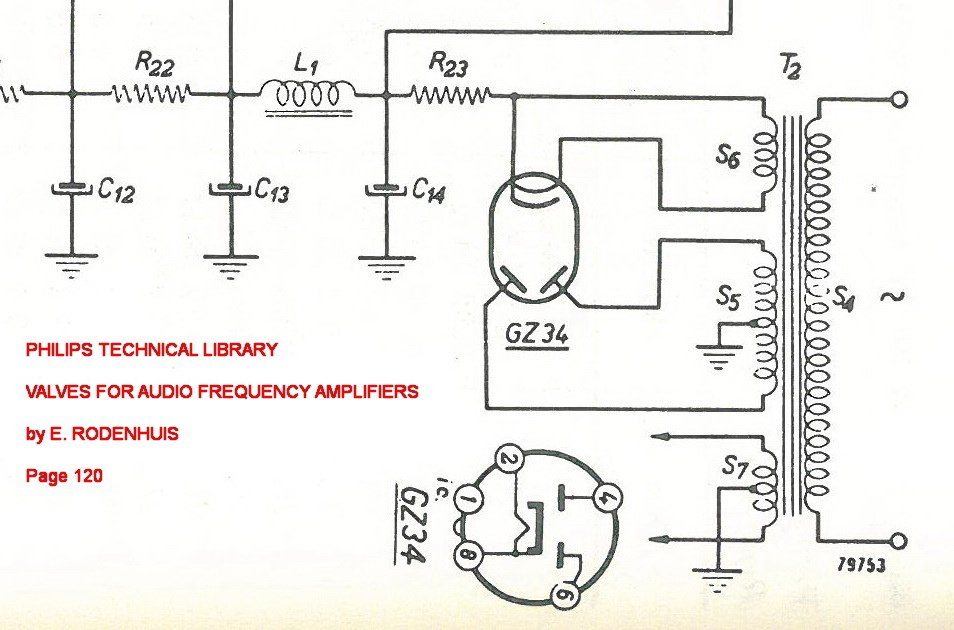

名家也有例子：
GZ 34是旁熱管，不是直熱管。
電子流發自陰極，跟 有交流波動的加熱器隔開了。
要是也採用中心抽頭，弄巧成拙，又引進交流電源的哼聲。
因此要把黑/黃色線 中心抽頭結紮、不能接。
正確的接法應該是從 陰極結合加熱器的第8腳引出。
這也是經常看到的接法。
奇怪的是 同一本書裡，又畫出 第2腳的接法：
雞蛋裡挑骨頭，達人 有時也這樣畫，或書的封面 也有這樣的標示
這應該是屬於 bug，不足取法。
