stein大小聲

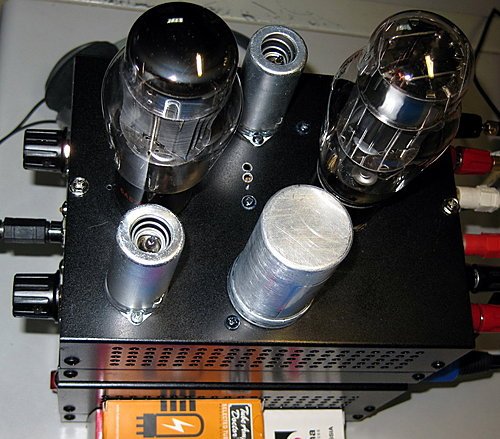

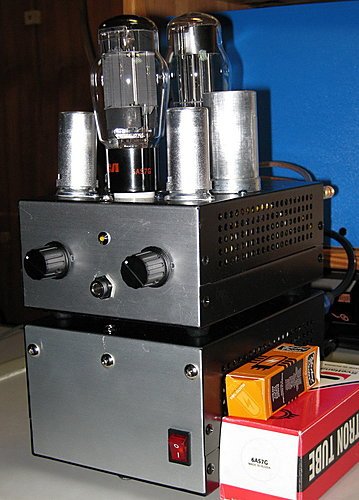

從起意構想，經過實做，改機，超過3個月了，理應寫個完結篇。

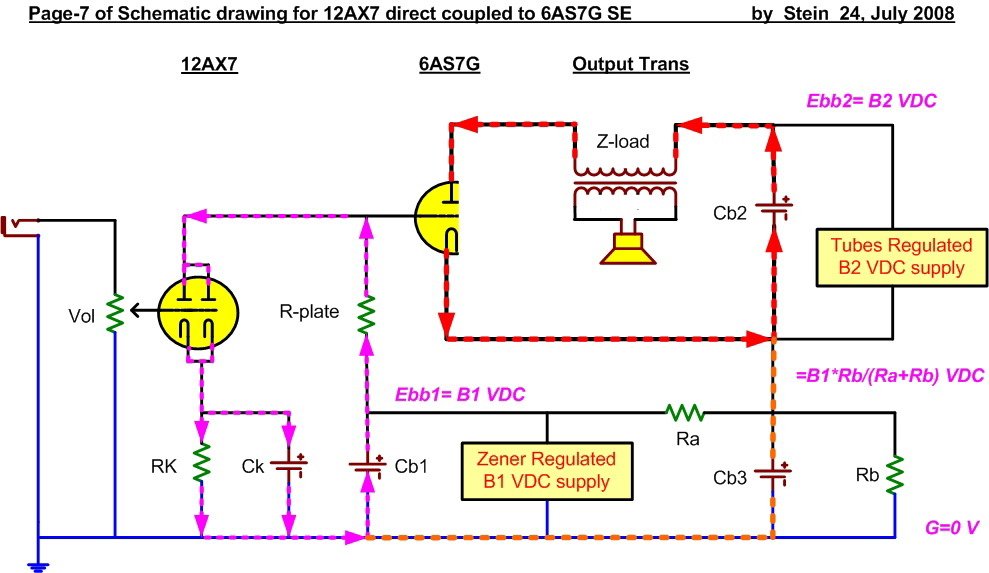

這樣的架構，簡化成下面的線路圖。

雙屏plate併聯的12AX7 負載電阻R-plate透過兩個電容Ck，Cb1構成一個電壓放大迴路。對於20-20kHZ音頻訊號來說，電容Ck-Cb1是短路、無阻抗的。這個迴路用粉紅色的箭號虛線表示。

6AS7G功率管經過輸出變壓器output transformer反映喇叭回來的阻抗 Z-load（1200R）以及電源供應出來的Cb2，形成另一個電流放大迴路（電壓縮小為0.12)。這裡是用紅色的箭號虛線表示。

這兩個迴路在12AX7-plate跟6AS7G-grid<相碰掛鉤>，另一頭在Ra-Rb-Cb3<交會>，因此訊號迴路是透過Cb3<交連>的。

要是把Rb拿掉、剪斷，即使Ra不動它（拿掉後，Ra沒有電流經過，可以視同短路)，或者只是把Ra短路，也會回到當初起意構想的架構，訊號直接透過Cb1<交連>了。

基納二極體Zenner Diode穩壓的B1 VDC提供12AX7需要的直流高壓Ebb。這裡B1=Ebb設為250 VDC.

在R-plate=42K，Rk=1k之下，12AX7的工作點接近 Eb=200 V, Eg= -1.5 V, Ip=1.5/2 mA。

當RCA輸入訊號經過Vol音量衰減到擺幅 正/負1.5 V時， plate輸出負向擺幅約 -100 V不到 (由工作點 200 V降低到50V, 因為電流變化（1.45-3.8）mA乘上42kR=-98 V)，正向擺幅約 50 V不到(由工作點 200V增加到 248V, 因為電流變化(1.45-0.3)mA乘上42kR=48 v)。電壓放大倍數平均大約是50。

這樣大的非線性輸出，是因為R-plate設得很低、降低了12AX7的輸出阻抗，這裡大約是18kR(62k*0.5//42k)，以便換取較好的高頻，可以接近200KHZ (假設一些潛布電容、米樂電容等等，加起來不到50pF為準，計算得知）。

我沒有把R-plate設在高值，提高放大倍數，做線性輸出，而對這樣低的50倍電壓放大、這樣高的非線性輸出，有持無恐，乃是底下說的6AS7G工作點在<低屏壓、低偏負壓>有關，而6AS7G本身也是非線性，可以補償回來。

6AS7G的工作點是由管（12AX7-6AS7G)穩定電壓B2 VDC提供，經由Ra-Rb分壓作用，壓低了陰極電位，也就減低了柵極負偏壓。

這裡B2=Ebb設在120 VDC。由於Ra有25 V的壓降，偏壓工作在以-40 V為中心工作點，靠著volume的調音量，變化 正向可以到 0V, 負向可以到-120 V，沒有柵極電流（class-1)，沒有截止電流（class-A)，滿足Class-A1的條件，輸出也線性化。推算輸出功率約3W。

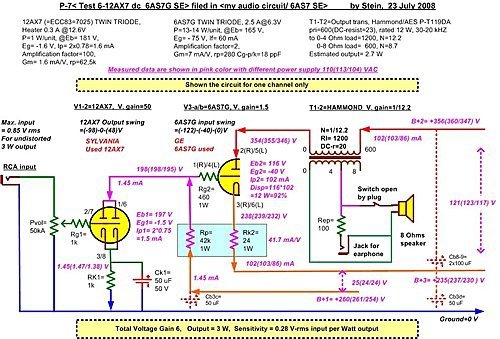

實際測到的電壓值如圖上的粉紅數字。

藍色區塊是最後更改的另件。因為B2電壓要求下降，CLCLC整流改為LCLC。

12AX7的Zenner由75V降低為24V，以維持工作電壓。

塞進Rk2是為了測量電流。根據測試8支6AS7G的結果，拿掉應該也沒事。

實測8支，列表如下。

黑色是改機前，紅色是改機後正常供電壓110VAC，藍色是低電壓104VAC。

不怕供電低，只怕Sovetlana互導值較高，供電高過115VAC時會燒管.
