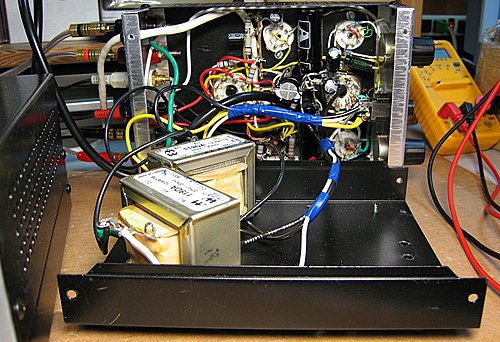

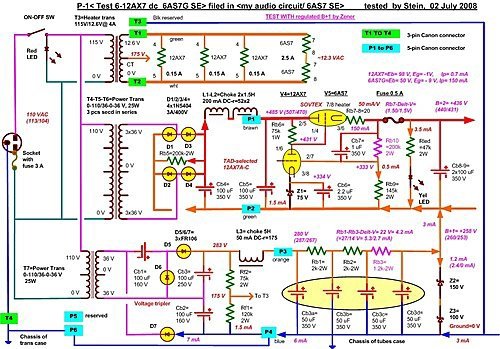

 簡化的高壓電源如下：







針對part-6結論，更改:

B+1以Zenner Diode 250 V穩壓。

提高B+2到＝440 V。

加大6AS7G陰極自立偏壓電阻為150歐母，相當-9 V.

傍路電容加大到100 uF，低音充沛。

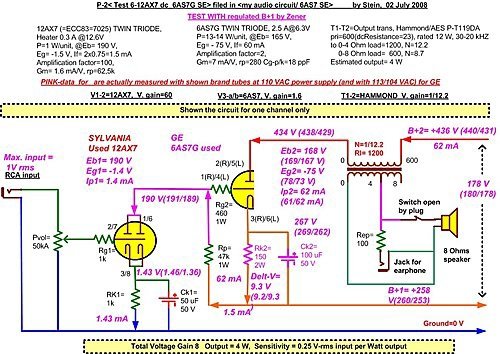

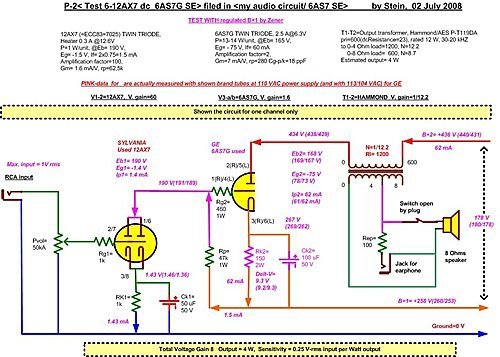

完整線路如下：

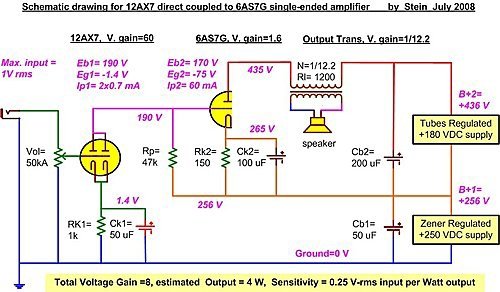

簡化的架構是：

6AS7G工作在 170 VDC, -75 V, 60 mA, output trans負載 1200/8, 估計每輸出 1 W功率需要0.25 V-rms的輸入電壓，最高 1 Vrms輸入，4 W 輸出。

一共測試8支6AS7G:

6AS7G running data on <12AX7 DC 6AS7G SE amp> July 2008

1. As supply voltage reduced from 110 VAC down to 104 VAC (about –5% reduction), the DC supply voltage B+1 and B+2 remain within +/- 2.5 VDC or less than +/- 1% for DC supply to either 12AX7 or 6AS7G.

2. The operation point can be taken as Eb= +170 V, Eg= -75 V, Ip= 60 mA.

3. The bias –75 V is consisting of fixed bias –66 V and self-bias –9 V

4. All tubes are used ones and bought as new old stock (NOS), except SVETLANA.

5. All tubes will run safe for long time within power supply 113-104 VAC.

我的結論是：

1. 直交還是比之前的級間變壓機（417A – 級間變壓1:3- 6AS7G）頻寬要好。找回來一點高、低頻。

2. 完全固定偏壓，無法克服6AS7G特性上的差異。6AS7G同一管子兩屏之間，以及不同管子之間的差異相當大(見上列的測試data)，會造成靜態工作點散熱超過13W的上限。廠家Philips的建議是分個7.5V以上給陰極的自立偏壓，只能遵守照做。

3. 雙電源B+1及B+2可以免除單一電源直交機時，陰極電阻散發的高熱。

4. 12AX7用的低耗電B+1=250 VDC可以簡單的Zenner Diode穩壓。這樣一來，流經12AX7屏負載的電壓降（相等於6AS7G的固定偏壓的部分）可以不受市電源影響，穩定在+/- 1%之內。

5. 6AS7G用的高耗電 B+2=430 VDC ( 實際上有效淨值是要扣除墊高的B+1=250 V，只剩下 180 VDC而已)，用管整流、LCLC應該也可以應付6AS7G特性上的變化。這裡用12AX7 + 6AS7G，一樣有緩慢升壓的功能之外，卻有調整、穩定B+2的好處。最大的好處應該是電源內阻很低，供應低頻的高耗電流不至於軟腳。
