聽了兩週後，做個總結：
1.
試了 4支 Ei-YUGOSLAVIA EL-519/6KG6A， 2支 斷頭─搖頭 自己修理過的 SVETLANA EL509/6KG6
在 Eb=300V, Eg1=-33V, I=100mA 之下，Eg2=135-140V for Ei tubes, or = 140-145V for Svetlana tubes. 比較原先的資料 Eg2= 154V 偏低。
Svetlana 比 Ei 偏差更大，是否跟 管子比較胖有關？
2.
由於 Eg2 降低了15V, 原先 6DJ8 Cascode 預計的工作屏壓 90V 需要更改，否則上管偏低。
更改為下管 70V, 上管 90V。配合 上管放大作用大。
3.

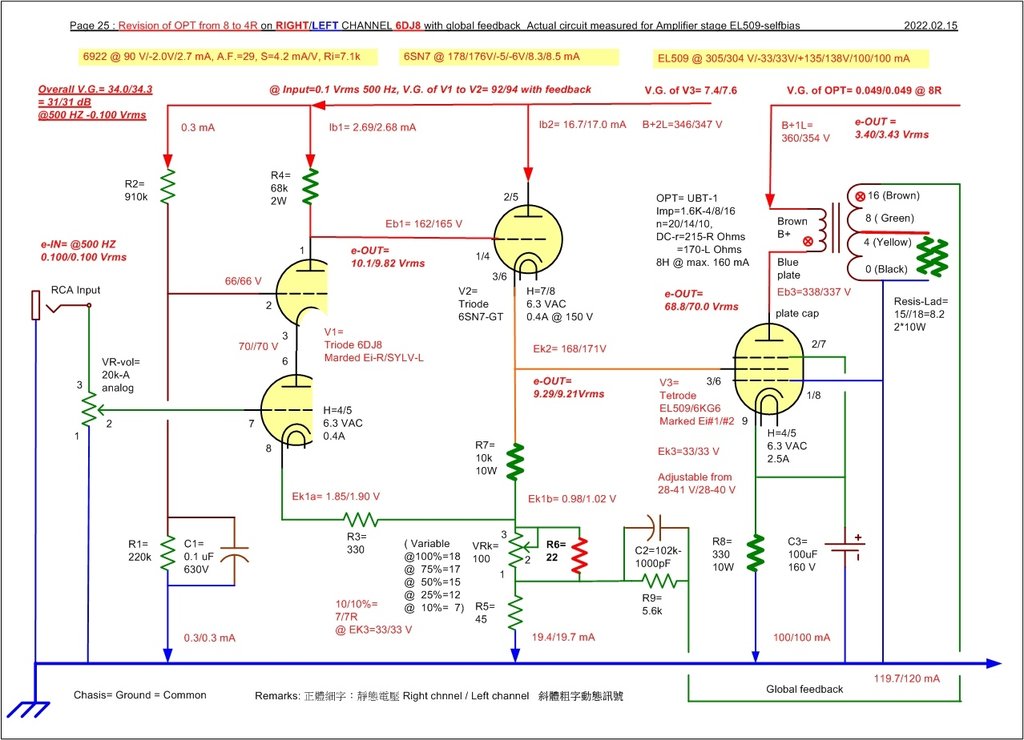

Cascode 6DJ8-Cathode-follower 6SN7 原先的架構 單靠 變化陰極電阻VRk獨挑大樑，不容易做到。
還是得串接上R3，負擔一半。
試過 6支 6DJ8, 2支 6922, 2支 7308、需要設定的VRk電阻值差異相當大。
折衷的定案值 R3=330, R5=45, VRk=0-18 可以達到Ek3=33V, 100 mA之下， 不同管子，不同的要求
萬一把 VRk放在最大值，導致 RK3 超高過 40V，也不至於 EL509 屏熱耗超過安全值 35W
4.
OPT 接 1.6k//4 時，EL509 電壓放大 =7.5倍，接 1.6K//8時 降低為 4.5
大環負迴授之後，整體電壓放大 34 倍=31dB

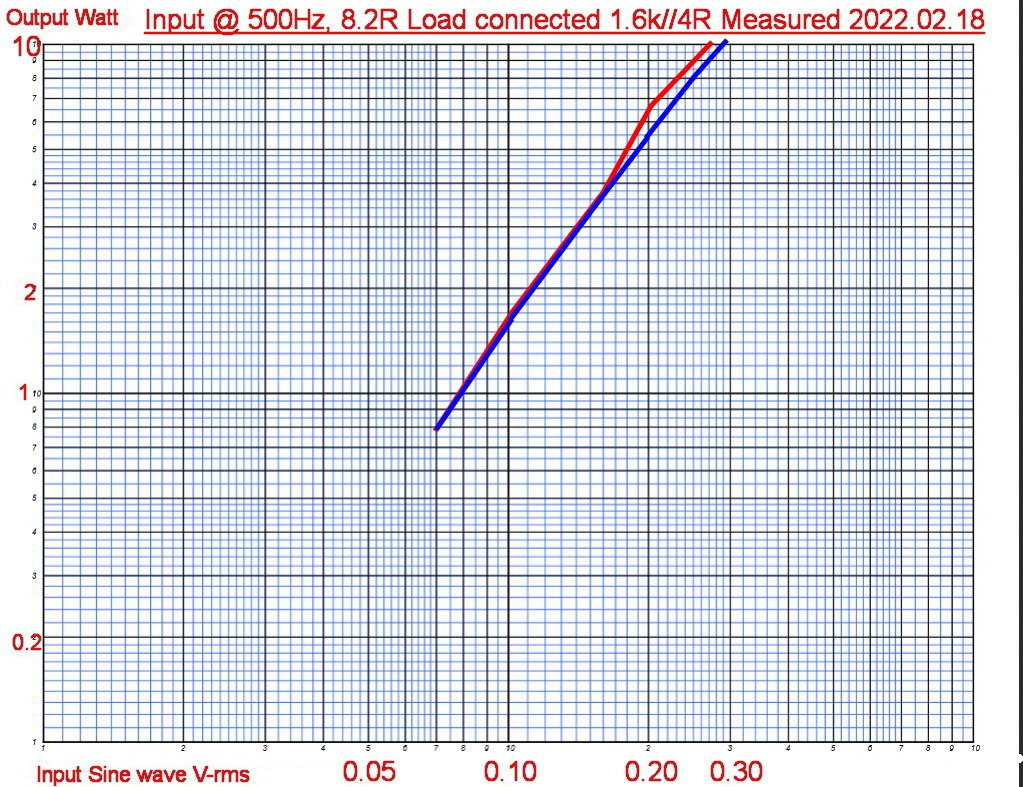

輸出超過 10W
5.

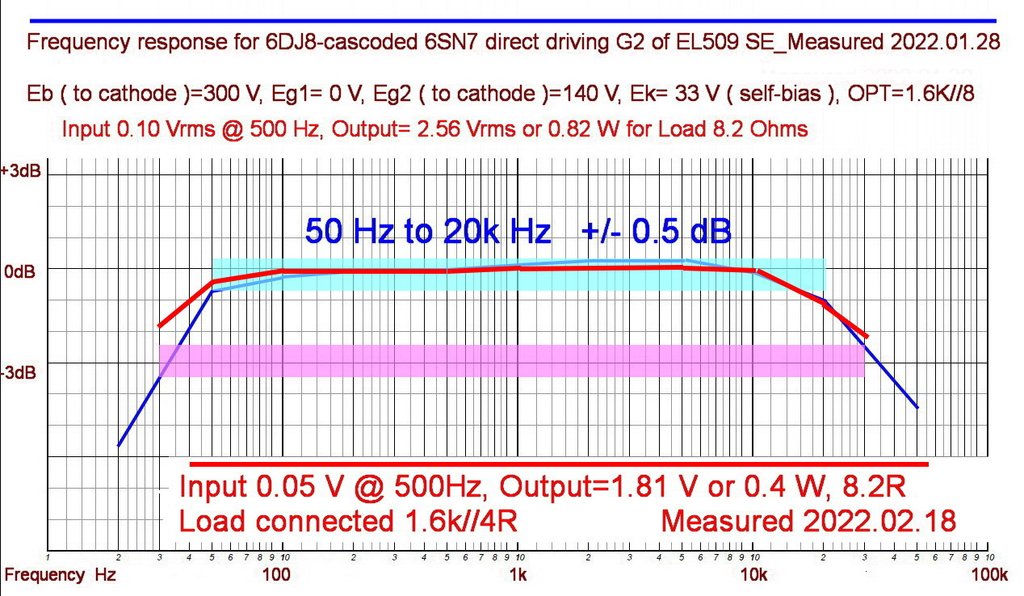

頻寬 接 1.6//8R 較好

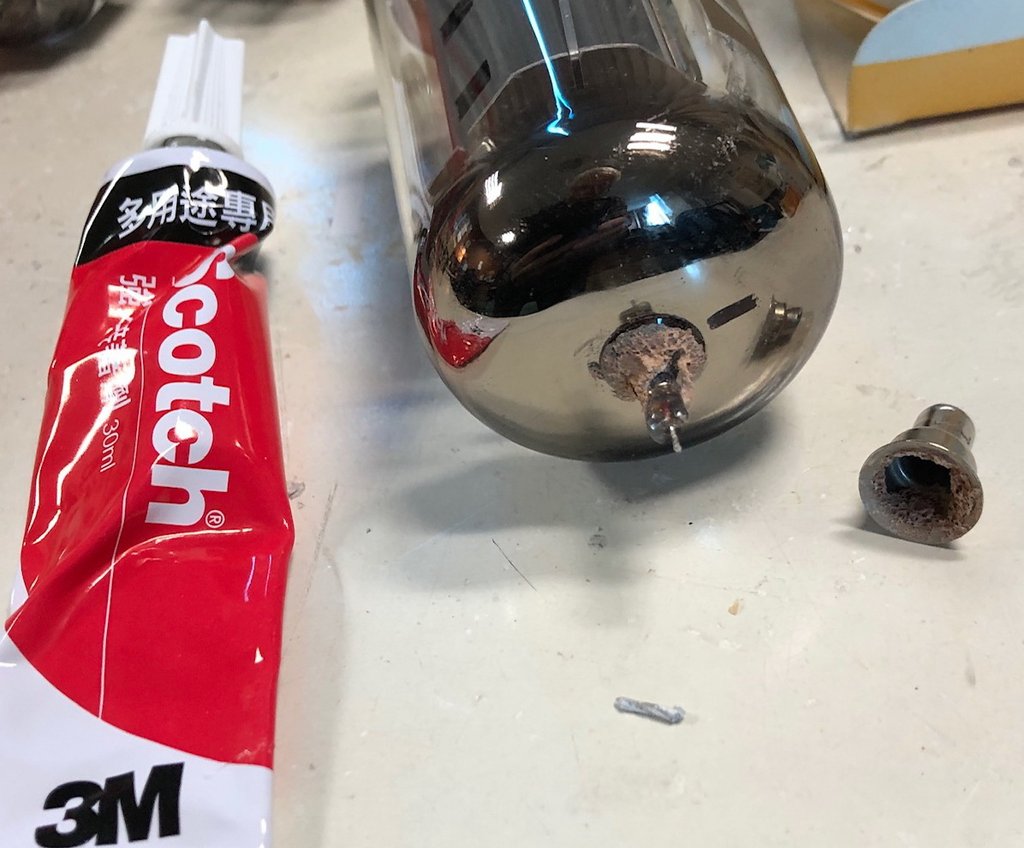

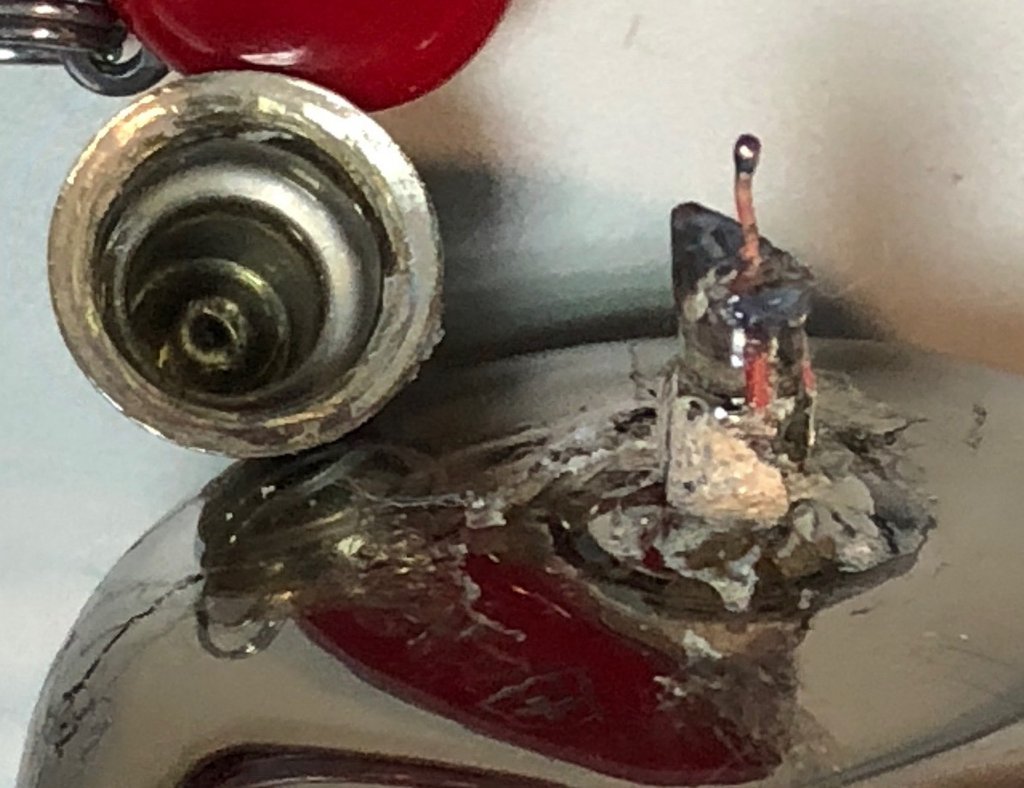

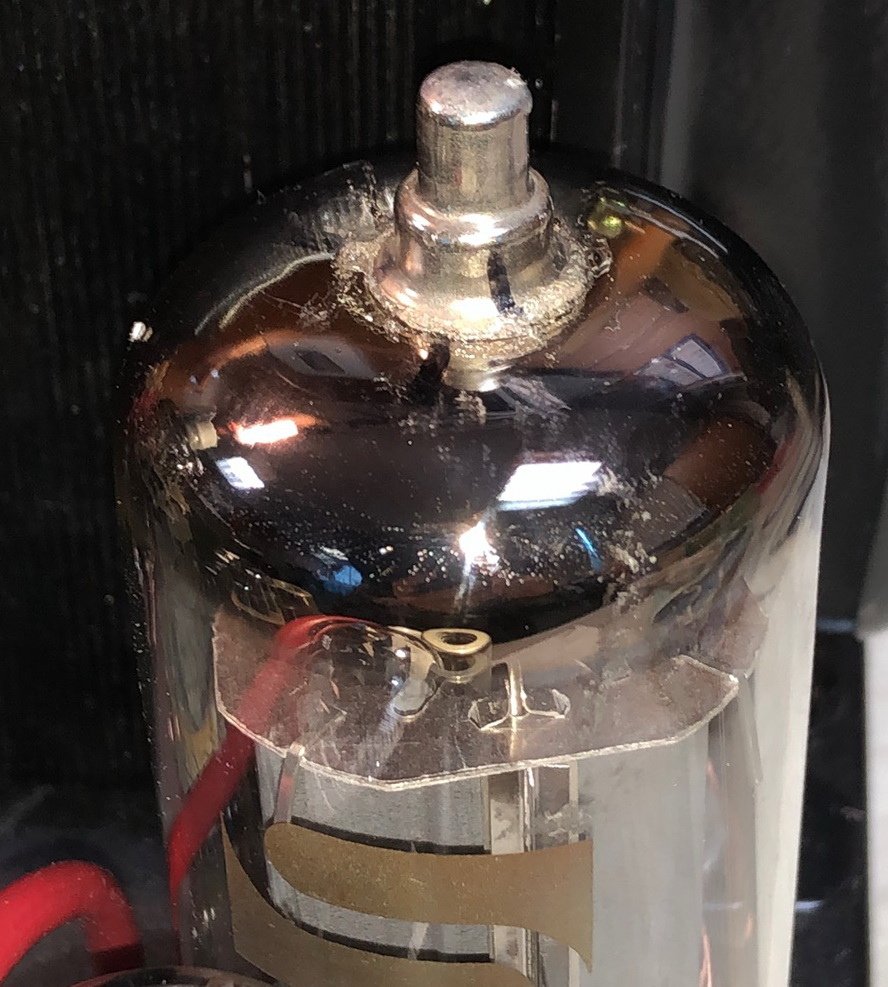

Svet 膠合劑老化 帽子脫離探針。清理之後，塞入一些細銀線 （信號線 遮蔽剝下來的 ），增加接觸面。
帽子頂端其實是 焊錫。等 3M 膠合硬化後 在帽子頂部直接用烙鐵融化 並加新的焊錫 補強。
