1961年底，服完兵役，上了職場領到薪水，自做 6V6-pp機，憑藉的就是台灣盜版的紅皮書RCA RECEIVING TUBE MANUAL, Technical Series RC-19。
原本已經不見了，現在手上有的是10年前買的AES重刻板本，還有一本 胡氏 編譯的RCA管特性中文本。
現在想要遵 RCA古方再打造一台立體聲的6V6-PP，因此做了一點功課。
根據STEREO SOUND出的別冊資料，這樣的架構，RCA-USA 出過廠機 SP-10
下面這兩張照片，摘自網路：
也有同樣架構的 20W SP-20

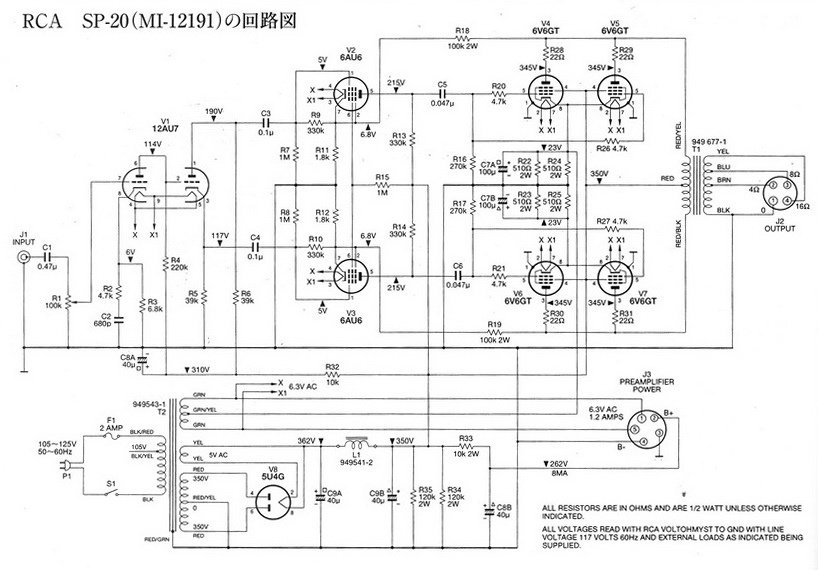

RCA Manmual 線路圖沒有註明工作點，但是SP-20上頭有，可以抄錄：
我把它的工作電壓註記上去，也把推算的電流寫上，作為設計立體聲的根據
RCA原設計是後級放大器，沒有VR。
也因此 輸入12AU7偏壓下的很深，沒有旁路電容，有局部電流負迴授，管內阻大增13倍，但是採用高負載 220k取的高傳真度，所謂的Starvation Operation。
我推算它的電壓放大約7.9倍。
輸入先過一個 0.1uF電容，截掉 F-3db= 3Hz，早期的大約都是這樣。
輸出直接交連到 12AU7 另一屏做 P-K分相。
再次一級電壓放大，小7腳的6AU6也是 Starvation Operation 屏流只有 0.4 mA
PP-6V6自立偏壓約23V，屏壓 322V，屏耗 322V*45mA=14.5W, 達到頂了。
比較過其他廠機，算是最高屏電流的了 2*45mA。
說輸出10W可能太客氣了。
6V6屏輸出做一個局部負迴授到6AU6陰極。
以負迴授的 beta= 0.0177 推算 6A6到6V6 合計放大倍數約 50。
B電供應，沒有用電感，因此濾波電容用到 80uF
機殼、變壓器、電容都跟 Antique Electronic Supply 買了。
擬定的線路如下:
要立體聲，需要B電 220mA 安全供電，找不到 700Vac-ct 這樣的 HM變壓器，只好遷就600Vac 配用晶體1N4007整流
Amplifier 這部分完全遵照RCA的數值：
可以擇日開工了。
先擺位看看：
272JX太大了，有壓迫感：
700V-200mA比較適配：
為了解決 200mA上限的問題，B+線路重來，要串接一個 51歐的電阻，加上短路開關，就可以變化 B+ 由古方 350V 降低為 340V，希望總電流不超過 206mA.
這樣多一段 RC濾波，有利無害。
6V6偏壓23V/510R＝45mA，裝上 一個 DCV 8-60 數位LCD監視代表的一只6V6
考古的結果，有名有姓的 工作電壓B+ 最高是
RCA SP-20的 350V
其次是 B+=339V
B+=326V
都是 Mr. M.Holden NOV. 2008年的實作
