網友問我：

管穩壓的原理不太了解 上面線路輸出電流要如何求知
比如更換功率管當穩壓要如何知道每隻管子的輸出最大電流多少

例如想讓他輸出100MA~120MA 要如何去找管子 我只知道6080 5998可以到100MA

可是要如何看原始檔PDF 來推算呢

另外請教 這個穩壓可以讓她輸出在150V左右嗎

那是否要降低輸入電壓 不然壓差太大~ 或是此線路無法降到150V輸出呢

我回他說：

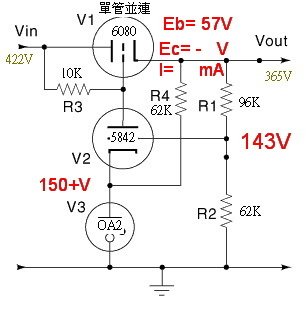

圖是所謂的 串流穩壓架構。
目的是要 應付 負載電流可能有大波動情況之下，B+電 還可以穩定在允許的工作電壓。

6080=6AS7 是為了這樣目的開發出來的。可以在相當低的屏壓之下，有相當大的屏流。

本圖 靜態工作點是：
6080 屏壓＝422-365= 57V
它的偏壓、屏流，圖上沒有註記，不得而知。

6080屏熱耗上限=13W, 並連之後 屏熱耗得到 26W上限
因此串流負載上限= 26W/57V= 456 mA，考慮到負載波動，實用時 靜態打個7折 ＝320 mA比較保險。
要讓6080靜態工作於 57V-160mA偏壓值需要看特性曲線，大約是在 -10V

6080穩壓是依靠所謂的 Erro Amplifier誤差值放大器，由 4 要件構成：

R3-屏負載 10K
V2-高倍放大管5842
OA2 陰極參考電壓 150V
R1/R2 取樣的分壓 62/（96＋62）＝ 0.392

本圖 5842柵極電壓是 365V*0.39=143V

我沒有OA2的特性圖，無法推算5842的陰極電壓。
不過作者加了R4，引進 (365-150)V/62K=3.5mA之後，5842的陰極電壓Ek 應該在 150V左右。
(143V - Ek)就該是5842的偏壓。

您有資料的話，可以推算出 5842的的偏壓跟
輸出屏壓Eb

(365V - Eb ) 就是 6080 的工作靜態偏壓，對照 6080特性曲線，就知道 靜態屏流。

動態工作舉例：
負載電流增加，導致 Vout 波動趨向於 下降 -1V的話, 誤差取樣得到 -0.39V, 經過 5842屏流下降，屏電壓放大約30倍，輸出上升 + 12 V
6080偏壓上升 +12 V, 讓 屏流供應增加，還可以維持屏壓在 57V, 達到穩壓目的。

6080廠家公布屏壓上限是 250v
V-in=422v, V-out= 150v
則工作屏壓＝422-150＝272v
已經超限，不能用。

一般6080屏壓 50V以下就好。

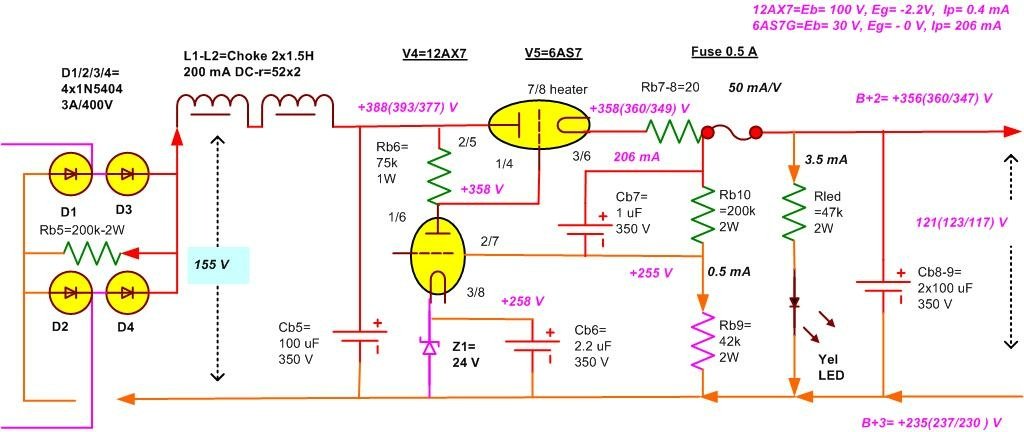

我做的實例
