好康的！這機子 可以一魚兩吃。
不論 6V6管， 6L6 管都可以隨插隨唱。
6V6管無失真輸出 0.7 W, 6L6 管 加一番 + 3dB, 輸出 1.4W。
我要是有 KT66管，還可以再加一番 + 3dB- +6dB， 輸出 2.2W - 5.8W。

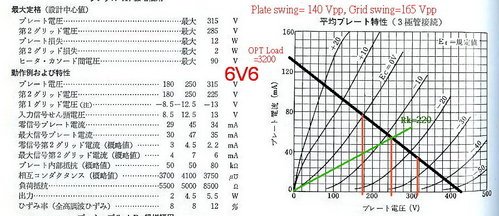

6V6做 triode connection時，資料表裡沒有列出來，可能是太小，少人這樣做吧！
自己畫線估計約 0.7 w. 實機 測試大約 超過 1W時 失真變大了。切割約在1.5-2W.

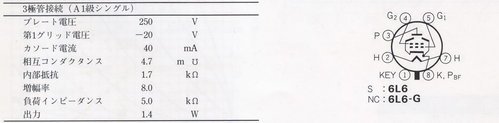

6L6 表裡明寫 1.4W. 跟實機吻合。

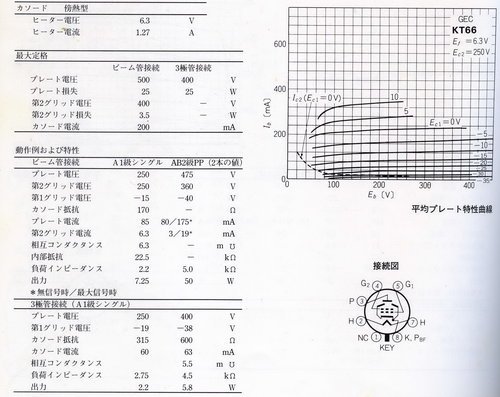

上面 KT66 表裡 出力可以上達 2.2W-5.8W.

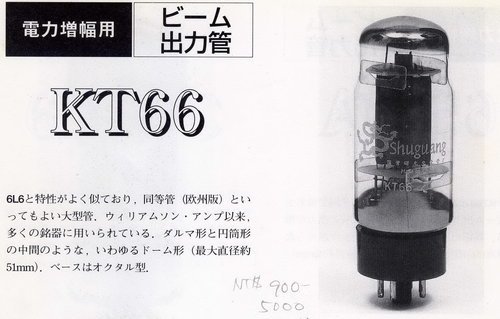

kT66 管 價 NTD 900-5000.- 是我10年前的紀錄。 近年來炒得很貴。
我有庫存 6550管, 性能接近 KT88, 估計 triode 接法 可以做到 5W 以上。
可是屏流高過 110 ma，這一支 堅新 迷你電源變壓器 (ntd 2,000.-) 2 A無法應付。
這是作為 cathode follower 畫出來的虛擬 Ua-Ia-Ug1特性曲線圖。
可見 輸出內阻很低，”怒髮衝冠”直線豎立。

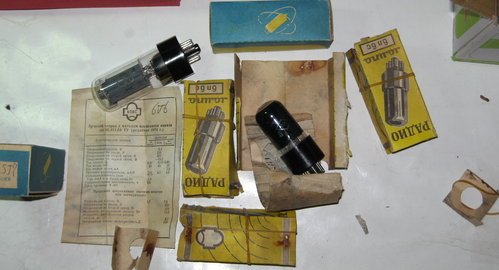

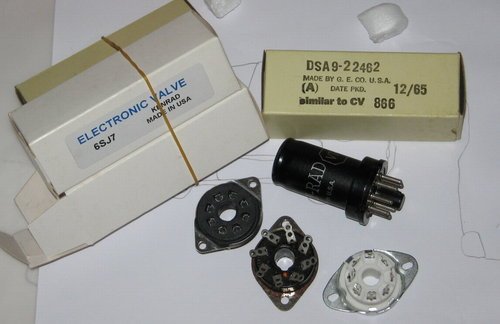

我沒有6L6管，因此網路上買了 4支 ”蘇聯管”，看來像是 垃圾堆檢來的。
6SJ7 ntd 150.-/pc , 6V6 ntd 200,-/pc (一支用了幾小時，就燒的紅亮陣亡了）， 6L6 ntd 300,-
網路另外一家，6SJ7 ntd >300,-/pc 品管好一點，雖然他的管座，油污、生鏽，交貨之前沒有清理過。
左右那兩個 8腳座 是美國AES買的，作為對照比較。白色是made in China，右側是 made in USA N.O.S.
6V6 品像以 JJ 最好。
RCA以前也燒過一支。

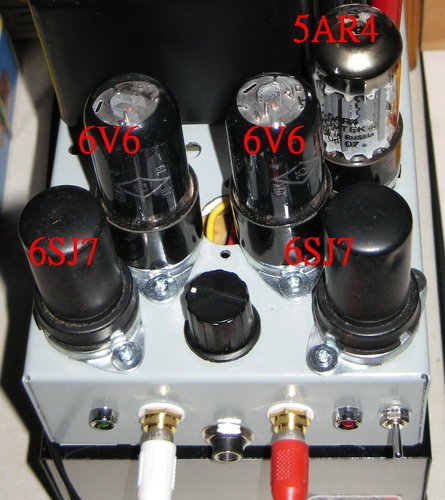

推 Harbeth LS 3/5A喇叭，音量轉鈕 由6點轉到這個8-9點位置，阿孫就抗議了。
耳機插座一定要裝的。否則太可惜了。

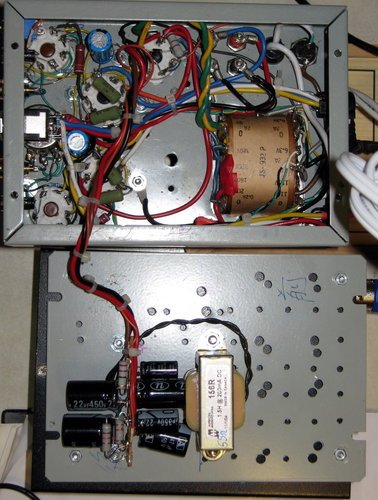

墊底的元山牌機殼，內裝兩只 ONE-ELECTRON made in USA output transformer.
內有端子，容易更換 4R, 8R, 16R.
3-pin 跟 5-pin 公母 連結到放大機殼。

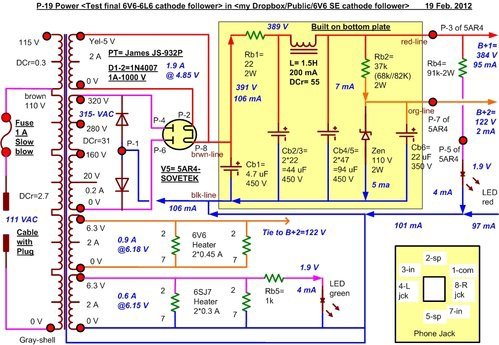

棚架只用一排 5個焊接點 供濾波電容，電感抗，電阻， Zener diode之用。
其他接點，可利用 6SJ7 一腳，6V6 三腳， 5AR4 四個腳。

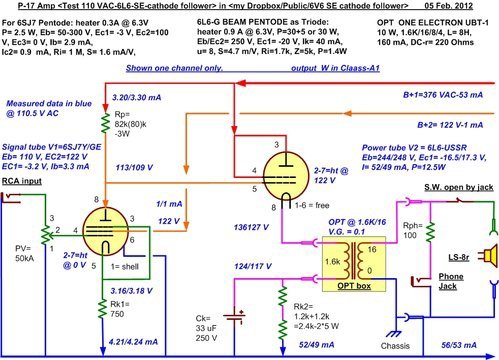

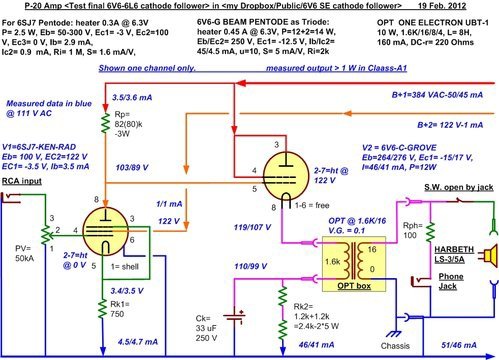

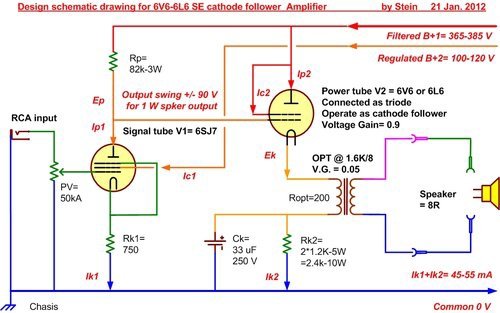

綜結這樣的 cathode follower架構有下列的特點：
- 6V6, 6L6, KT 66 一體通吃，隨插隨聽
- 功率管 100％ 電流負迴授，沒有電壓放大 （實際上縮小為 0.9），所有的負迴授好處都有了。輸出內阻、失真度 只有原來的12％。
- Damping factor增加 8-10倍，喇叭低音控制力好。實際上低音比 6V6-PP機還下沈。
- cathode follower 對 B+漣波 120 Hz 有免疫力。實接耳機，沒有一點哼聲。
- OPT有一腳是接共地，因此左右聲道，不會有串音 cross-talking。實機左右聲分明。
- 直接交連，排除電容引起的相位移、音染。
- 陰極自立偏壓電阻 Rk2 高，直接管制了屏流，不大會隨不同管子的特性而改變。
- 6SJ7做5極沒有擔心的雜音。也許是 陰極電阻，沒有加旁路電容，有電流負迴授的原因吧？
- 6SJ7 工作點直接受 B+2高低影響。 B+2 高, 屏流 Ip1 高，屏壓 Ep低。蘇俄管 屏壓低。同樣 Ken-Rad管，差異大。Ep 試過 65V 到 165 V.
- 大8腳管，不會有麥克風效應。
- 6SJ7, 6V6， 5AR4 管都有空位腳可以利用，不必另做棚架，節省空間之外，也縮短了連線。
- fuse 1A 有時會燒。 用2A O.k.
- 分開兩個小機殼，不佔桌面，不感應電源變壓器的哼聲。
- 另件少，容易做，費用低。
